รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | 630 เครื่อง stranding ประเภทแข็งสำหรับลวดอลูมิเนียมและทองแดง | พิมพ์: | เจแอลเค-630 |
|---|---|---|---|
| การทำงาน: | การลากสาย | วัสดุ: | ทองแดง อลูมิเนียม เหล็ก ฯลฯ |
| สนามควั่น: | ปรับได้แบบไม่มีขั้นตอน | ระยะเวลาการรับประกัน: | 12 เดือน |
| สีอุปกรณ์: | กำหนดเอง | สูงสุด stranding od: | 15-55MM |
| เน้น: | 630 rigid stranding machine for wire,aluminum copper wire stranding machine,rigid stranding machine with warranty |
||
เครื่องจักรตีเกลียวแบบแข็ง รุ่น 630 สำหรับลวดอลูมิเนียมและทองแดง
1. การใช้งาน
เครื่องจักรนี้ส่วนใหญ่ใช้สำหรับการตีเกลียวแบบไม่บิดของสายอลูมิเนียมแกนเหล็ก (ACSR) ที่มีหน้าตัดใหญ่และยาว รวมถึงสายอลูมิเนียมอัลลอยด์ นอกจากนี้ยังสามารถใช้กับการตีเกลียวแบบไม่บิดและการอัดแน่นของสายทองแดงที่มีแกนกลม รูปทรงพิเศษ และรูปทรงภาคตัดขวาง
2. ส่วนประกอบหลัก
2.1 แท่นดึงลวด Φ630 1 ชุด
2.2 แท่นนำลวดแบบ # 1 ชุด
2.3 เครื่องตีเกลียว 6B, 12B, 18B 3 ชุด
2.4 แม่พิมพ์ประกอบลวดและอุปกรณ์อัดแน่น 3 ชุด
2.5 เครื่องวัดระยะทาง (แบบกลไก, แบบอิเล็กทรอนิกส์) 1 ชุด
2.6 ล้อดึงคู่แบบแข็ง Φ 2000 1 ชุด
2.7 แท่นม้วนแบบเสา Φ 2500 พร้อมระบบเคลื่อนที่ 1 ชุด
2.8 ระบบควบคุมไฟฟ้า 1 ชุด
2.9 ระบบป้องกันความปลอดภัย 4 ชุด
3. คุณสมบัติ
3.1 เครื่องจักรทั้งหมดขับเคลื่อนด้วยมอเตอร์อิสระ และแต่ละส่วนของกรงตีเกลียวและล้อดึงขับเคลื่อนด้วยเซอร์โวมอเตอร์แบบแม่เหล็กถาวรซิงโครนัสแยกต่างหาก กรงตีเกลียวจะถูกขับเคลื่อนให้หมุนผ่านกระปุกเกียร์เฉพาะ ซึ่งช่วยลดความซับซ้อนของโครงสร้างเมื่อเทียบกับเครื่องตีเกลียวแบบแข็งที่ขับเคลื่อนด้วยเพลาเชื่อมต่อภาคพื้นดินแบบดั้งเดิม และทำให้การบำรุงรักษาอุปกรณ์สะดวกยิ่งขึ้น
3.2 การควบคุมเครื่องจักรทั้งหมดใช้ PLC ซีรีส์ Siemens & Inovance และพารามิเตอร์กระบวนการผลิตต่างๆ ถูกตั้งค่าผ่านหน้าจอสัมผัส แต่ละส่วนของกรงตีเกลียวและล้อดึงขับเคลื่อนด้วยเซอร์โวมอเตอร์ Jiangsu Zhima และไดรเวอร์มอเตอร์เป็นอุปกรณ์แปลงความถี่ เพื่อให้แน่ใจในความแม่นยำของการส่งกำลัง มอเตอร์ส่งกำลังใช้ตัวเข้ารหัสแบบกราติงเพื่อป้อนกลับ และเครื่องจักรทั้งหมดใช้วิธีการสื่อสารแบบบัสเพื่อรับประกันความแม่นยำของการส่งสัญญาณ ในการผลิตจริง ผู้ใช้จะตั้งค่าพารามิเตอร์กระบวนการ เช่น ระยะพิทช์ของแต่ละส่วนของกรงตีเกลียวและความเร็วของสายการผลิตบนหน้าจอสัมผัสตามข้อกำหนดของสายเคเบิลที่ต้องการ เมื่อเริ่มทำงาน ความเร็วของแต่ละส่วนที่ส่งกำลังจะถูกคำนวณโดยอัตโนมัติโดย PLC เพื่อให้แน่ใจว่าเครื่องจักรทั้งหมดทำงานพร้อมกันและระยะพิทช์ของลวดตีเกลียวมีความแม่นยำ และเพื่อให้ได้การควบคุมความเร็วแบบ stepless ของเครื่องจักรทั้งหมด ระบบควบคุมอิเล็กทรอนิกส์มีเทคโนโลยีขั้นสูง ใช้งานสะดวก และทำงานได้อย่างน่าเชื่อถือ
3.3 หลักการพัลส์ใช้ในการตรวจจับการขาดของลวด ซึ่งสามารถระบุสัญญาณการขาดของลวดของแกนม้วนใดๆ ในแต่ละส่วนของกรงตีเกลียวได้อย่างแม่นยำ ทำให้มั่นใจในความแม่นยำของการตรวจจับ ผ่านการแสดงผลบนหน้าจอสัมผัส ผู้ปฏิบัติงานสามารถแก้ไขปัญหาได้อย่างรวดเร็วและเริ่มการทำงานครั้งต่อไป
3.4 เครื่องจักรใช้ตัวควบคุมโปรแกรมได้ Inovance PLC และ field bus เพื่อสั่งการและประสานงานสถานะการทำงานของทุกส่วนของเครื่องจักร และใช้ตัวแปลงความถี่เพื่อควบคุมการสตาร์ทและการทำงานของมอเตอร์ AC ใช้หน้าจอสัมผัส Inovance เพื่อตั้งค่าและแสดงพารามิเตอร์กระบวนการต่างๆ ระบบควบคุมอิเล็กทรอนิกส์มีเทคโนโลยีขั้นสูง ใช้งานง่าย และทำงานได้อย่างน่าเชื่อถือ
4. พารามิเตอร์ทางเทคนิคหลัก
| รุ่น (เครื่องจักรตีเกลียวแบบแข็ง) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| เส้นผ่านศูนย์กลางลวดเดี่ยว | ทองแดง | φ1.5-5 มม. | φ1.5-5 มม. | φ1.5-5 มม. |
| อลูมิเนียม | φ1.8-5 มม. | φ1.8-5 มม. | φ1.8-5 มม. | |
| เส้นผ่านศูนย์กลางภายนอกสายตีเกลียวสูงสุด | φ15 มม. | φ25 มม. | φ45 มม. | |
| ระยะพิทช์การตีเกลียว | กรงตีเกลียว 6 แกนม้วน | 60-500 มม. | 60-500 มม. | 60-500 มม. |
| กรงตีเกลียว 12 แกนม้วน | 75-560 มม. | 75-560 มม. | ||
| กรงตีเกลียว 18 แกนม้วน | 92-680 มม. | |||
| กรงตีเกลียว 24 แกนม้วน | 108-790 มม. | |||
| ความเร็วรอบ | กรงตีเกลียว 6 แกนม้วน | 258 รอบ/นาที | 258 รอบ/นาที | 258 รอบ/นาที |
| กรงตีเกลียว 12 แกนม้วน | 236 รอบ/นาที | 236 รอบ/นาที | ||
| กรงตีเกลียว 18 แกนม้วน | 202 รอบ/นาที | |||
| กรงตีเกลียว 24 แกนม้วน | 176 รอบ/นาที | |||
| ล้อดึง | เส้นผ่านศูนย์กลางล้อดึง | 1250 มม. | 1600 มม. | 2000 มม. |
| แรงดึงสูงสุด | 8 ตัน | 10 ตัน | 15 ตัน | |
| แกนม้วน | PND630 | PND630 | PND630 | |
| แกนม้วนดึงกลาง | PND630 | PND630 | PND630 | |
| แกนม้วนรับ | 1800 มม. | 2500 มม. | 2500 มม. | |
| ความเร็วเชิงเส้นดึงสูงสุด | 35 ม./นาที | 40 ม./นาที | 50 ม./นาที | |
| ความสูงศูนย์กลาง | 1000 มม. | 1100 มม. | 1100 มม. | |

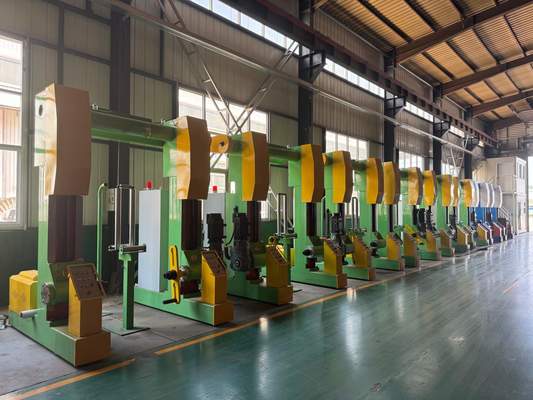

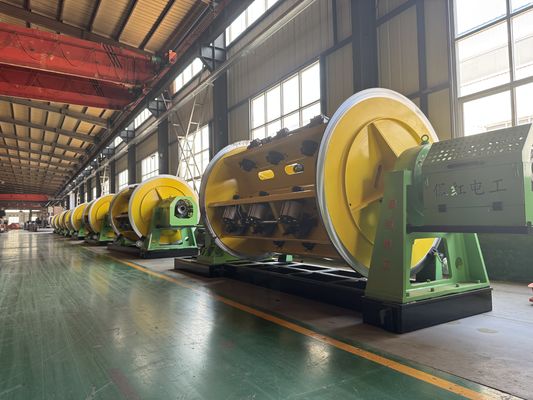

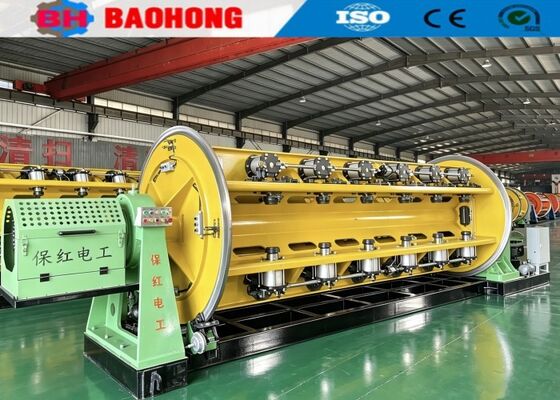

5.รูปภาพ
6. รูปภาพการบรรจุ
7. แนะนำโรงงานและบริษัทของเรา
บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2006 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมือง Hejian มณฑล Hebei เป็นผู้ผลิตเครื่องจักรตีเกลียวและเครื่องจักรวางสายเคเบิลระดับมืออาชีพที่ใหญ่ที่สุดในภาคเหนือของจีน
ตั้งแต่ปี 2006 ด้วยการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องจักรตีเกลียวและเครื่องจักรวางสายเคเบิล และได้พัฒนาไปอย่างมาก ตอนนี้เราได้กลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตเครื่องจักรตีเกลียวแบบแข็งซีรีส์ JLK ให้เป็นสายการผลิตแบบประกอบในประเทศจีน และเรายังได้พัฒนาสายการตีเกลียวแบบ Bow skip รุ่น JGB, สายการวางสายเคเบิลแบบ Bow skip รุ่น CGB และสายการวางสายเคเบิลแบบ Cradle ความเร็วสูงรุ่น CLY ด้วยตนเอง
ปัจจุบัน Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร โรงงานผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงานฝ่ายวิจัยและพัฒนา 10 คน มูลค่าผลผลิตต่อปีมากกว่า 10 ล้านดอลลาร์ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องจักรตีเกลียวที่สำคัญที่สุดในประเทศจีน
ผู้ติดต่อ: Daisy
โทร: +8618256531268
