| ชื่อผลิตภัณฑ์: | ขดลวดอัจฉริยะอัจฉริยะเต็มรูปแบบ JLK-630/1+6+12+18+24 พร้อมไดรฟ์แยกต่างหาก | วัสดุ: | ลวดทองแดง ลวดอัล และลวดเหล็กกล้า |
|---|---|---|---|
| การใช้งาน: | การตึงเครียด | Max. สูงสุด stranded conductor OD ตัวนำตีเกลียว OD: | φ45มม |
| รูปร่าง: | รูปร่างเครื่องอัตโนมัติ | แรงลากสูงสุด: | 15t |
| สี: | ความต้องการของลูกค้า | การรับประกัน: | 12 เดือน |

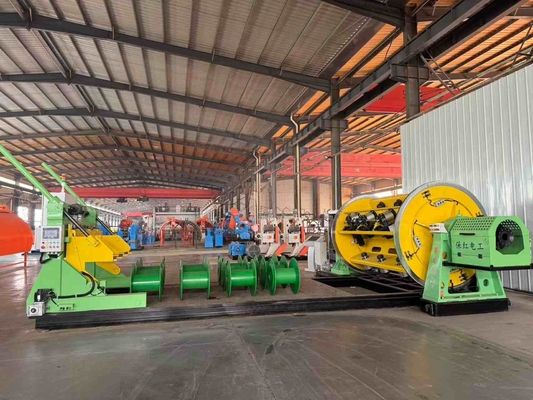

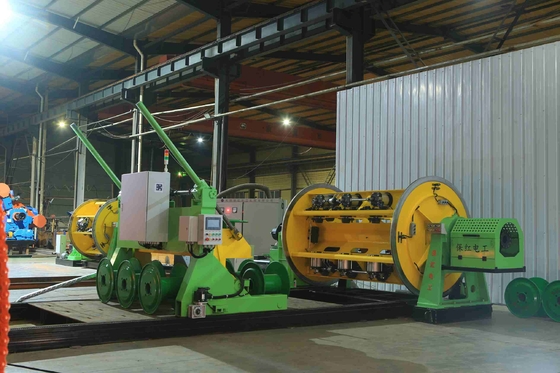

เครื่องขดลวดอัจฉริยะอัตโนมัติเต็มรูปแบบ JLK-630/1+6+12+18+24 พร้อมระบบขับเคลื่อนมอเตอร์แยก
1. การประยุกต์ใช้งาน
เครื่องนี้ส่วนใหญ่ใช้สำหรับการผลิตสายตีเกลียวอะลูมิเนียมแกนเหล็กขนาดใหญ่และยาว และตัวนำทองแดง อะลูมิเนียม และ
โลหะผสมอะลูมิเนียมโดยไม่ต้องบิดกลับ นอกจากนี้ยังสามารถใช้สำหรับการบิดและอัดแน่นของแกนตัวนำทรงกลม ทรงพิเศษ
และรูปทรงเซกเตอร์โดยไม่มีการบิดกลับ
2. พารามิเตอร์ทางเทคนิคหลัก
| รุ่น (เครื่องตีเกลียวแบบแข็ง) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| เส้นผ่านศูนย์กลางของลวดเดี่ยว | ทองแดง | φ1.5-5 มม. | φ1.5-5 มม. | φ1.5-5 มม. |
| อะลูมิเนียม | φ1.8-5 มม. | φ1.8-5 มม. | φ1.8-5 มม. | |
| OD ตัวนำตีเกลียวสูงสุด | φ15 มม. | φ25 มม. | φ45 มม. | |
| ระยะพิทช์การตีเกลียว | กรงตีเกลียว 6 โบบิ้น | 60-500 มม. | 60-500 มม. | 60-500 มม. |
| กรงตีเกลียว 12 โบบิ้น | 75-560 มม. | 75-560 มม. | ||
| กรงตีเกลียว 18 โบบิ้น | 92-680 มม. | |||
| กรงตีเกลียว 24 โบบิ้น | 108-790 มม. | |||
| ความเร็วในการหมุน | กรงตีเกลียว 6 โบบิ้น | 258 รอบ/นาที | 258 รอบ/นาที | 258 รอบ/นาที |
| กรงตีเกลียว 12 โบบิ้น | 236 รอบ/นาที | 236 รอบ/นาที | ||
| กรงตีเกลียว 18 โบบิ้น | 202 รอบ/นาที | |||
| กรงตีเกลียว 24 โบบิ้น | 176 รอบ/นาที | |||
| Capstan | เส้นผ่านศูนย์กลางล้อ Capstan | 1250 มม. | 1600 มม. | 2000 มม. |
| แรงดึงสูงสุด | 8 ตัน | 10 ตัน | 15 ตัน | |
| ขนาดโบบิ้น | PND630 | PND630 | PND630 | |
| โบบิ้นจ่ายไฟตรงกลาง | PND630 | PND630 | PND630 | |
| โบบิ้นรับ | 1800 มม. | 2500 มม. | 2500 มม. | |
| ความเร็วเชิงเส้นดึงสูงสุด | 35 ม./นาที | 40 ม./นาที | 50 ม./นาที | |
| ความสูงตรงกลาง | 1000 มม. | 1100 มม. | 1100 มม. | |
3. คุณสมบัติหลัก 3.1 เครื่องทั้งหมดขับเคลื่อนด้วยมอเตอร์อิสระ และแต่ละส่วนของกรงและ capstan ขับเคลื่อนด้วยเซอร์โวมอเตอร์ซิงโครนัสแม่เหล็กถาวรแยกกัน
กรงถูกขับเคลื่อนให้หมุนผ่านกระปุกเกียร์เฉพาะ ซึ่งช่วยลดความซับซ้อนของโครงสร้างเมื่อเทียบกับพื้นดินแบบดั้งเดิม
เพลาเชื่อมโยงขับเคลื่อนเครื่องตีเกลียวชนิดแข็ง และทำให้การบำรุงรักษาอุปกรณ์สะดวกยิ่งขึ้น
3.2 การควบคุมเครื่องทั้งหมดใช้ PLC ซีรีส์ Inovance และพารามิเตอร์กระบวนการผลิตต่างๆ ถูกตั้งค่าผ่านหน้าจอสัมผัส
แต่ละส่วนของกรงและ capstan ขับเคลื่อนด้วยเซอร์โวมอเตอร์ Jiangsu Zhima และไดรเวอร์มอเตอร์เป็นอุปกรณ์แปลงความถี่ เพื่อให้แน่ใจว่า
ความแม่นยำในการส่งผ่าน มอเตอร์ส่งกำลังใช้ตัวเข้ารหัสแบบตะแกรงป้อนกลับ และเครื่องทั้งหมดใช้วิธีการสื่อสารแบบบัสเพื่อ
รับประกันความแม่นยำในการส่งสัญญาณ ในการผลิตจริง ผู้ใช้ตั้งค่าพารามิเตอร์กระบวนการ เช่น ระยะพิทช์ของแต่ละส่วนของกรงและ
ความเร็วของสายการผลิตบนหน้าจอสัมผัสตามข้อกำหนดของสายเคเบิลที่ต้องการ เมื่อเริ่มต้น ความเร็วของแต่ละเกียร์
ส่วนต่างๆ จะถูกคำนวณโดยอัตโนมัติโดย PLC เพื่อให้แน่ใจว่าเครื่องทั้งหมดทำงานพร้อมกันและความแม่นยำของระยะพิทช์ลวดบิด และเพื่อ
เพื่อให้ได้การควบคุมความเร็วแบบไม่ต่อเนื่องของเครื่องทั้งหมด ระบบควบคุมอิเล็กทรอนิกส์มีเทคโนโลยีขั้นสูง ใช้งานง่าย และ
การทำงานที่เชื่อถือได้
3.3 หลักการพัลส์ใช้ในการตรวจจับการขาดของลวด ซึ่งสามารถระบุสัญญาณการขาดของลวดของโบบิ้นใดๆ ในแต่ละส่วนของ
กรงได้อย่างแม่นยำ รับประกันความแม่นยำในการตรวจจับ ผ่านการแสดงผลบนหน้าจอสัมผัส ผู้ปฏิบัติงานสามารถแก้ไขปัญหาได้อย่างรวดเร็วและเริ่ม
ขึ้น
3.4 เครื่องใช้ตัวควบคุมที่ตั้งโปรแกรมได้ Inovance และบัสภาคสนามเพื่อสั่งการและประสานงานสถานะการทำงานของทุกส่วนของ
เครื่อง และใช้ตัวแปลงความถี่เพื่อควบคุมการเริ่มต้นและการทำงานของมอเตอร์ AC หน้าจอสัมผัส Inovance ใช้ในการตั้งค่าและแสดง
พารามิเตอร์กระบวนการต่างๆ ระบบควบคุมอิเล็กทรอนิกส์มีเทคโนโลยีขั้นสูง ใช้งานง่าย และเชื่อถือได้ในการทำงาน
3.5 การควบคุมทางกลและไฟฟ้าของโครงสร้างนี้ใช้กระบวนการโหลดและขนถ่ายขดลวดอัตโนมัติเต็มรูปแบบที่ทันสมัยที่สุดในปัจจุบันใน
ประเทศจีน ซึ่งช่วยเพิ่มประสิทธิภาพในการทำงานของการโหลดและขนถ่ายขดลวดอย่างมาก!
4. ส่วนประกอบหลัก
4.1 Φ630 ขาตั้งจ่ายไฟ
4.2 # ขาตั้งนำลวด
4.3 6B,12B,18B,24B strander
4.4 ไดประกอบลวด & อุปกรณ์อัด
4.5 เคาน์เตอร์มิเตอร์แนวนอน (กลไก, อิเล็กทรอนิกส์)
4.6 Φ 2000 capstan คู่ที่แข็งแกร่ง
4.7 ขาตั้งรับและจ่ายไฟแบบติดตั้งด้านบน Φ2500 แบบ Gantry
4.8 ระบบควบคุมไฟฟ้า
4.9 ระบบป้องกันความปลอดภัย
4.10 ระบบโหลดขดลวดแนวนอนแบบติดตั้งด้านข้าง
5.
รูปภาพ6. รูปภาพการบรรจุ
7. โรงงานและบทนำบริษัทของเรา
Hebei Baohong Electrical Machinery Co., Ltd. ก่อตั้งเมื่อวันที่ 1 สิงหาคม 2006 ตั้งอยู่ในเขตอุตสาหกรรมของเมือง Shawa, Hebei
ซึ่งตั้งอยู่ที่ศูนย์กลางสามเหลี่ยมของปักกิ่ง เทียนจิน และฉือเจียจวง บริษัทฯ มีการคมนาคมที่สะดวกและอุดมไปด้วยเหล็กกล้า
ทรัพยากร เริ่มต้นด้วยการผลิตผลิตภัณฑ์ชุดเครื่องตีเกลียว ได้ผ่านการพัฒนามา 18 ปี โดยอาศัยความสามารถพิเศษอย่างเต็มที่
ข้อได้เปรียบและความแข็งแกร่งทางเทคนิค บริษัทฯ ได้ทำการวิจัยและพัฒนาเทคโนโลยีและกระบวนการใหม่ๆ อย่างต่อเนื่อง บรรลุความมั่นคง
การเติบโตและค่อยๆ พัฒนาไปสู่หน่วยงานเศรษฐกิจที่ครอบคลุมด้วยเทคโนโลยีการผลิตขั้นสูง กำลังการผลิตที่แข็งแกร่ง และ
เครือข่ายการขายที่ครอบคลุมทั่วประเทศและต่างประเทศ
บริษัทครอบคลุมพื้นที่โรงงาน 30,000 ตารางเมตร โดยมีพนักงานมากกว่า 100 คน รวมถึงวิศวกรเครื่องกลและไฟฟ้า 12 คน
และอุปกรณ์แปรรูปมีมูลค่ารวมมากกว่า 60 ล้านหยวน ปัจจุบัน ด้วยการแนะนำอุปกรณ์แปรรูปขนาดใหญ่และ
การวิจัย การพัฒนา และการปรับปรุงกระบวนการ บริษัทฯ ได้กลายเป็นผู้ผลิตรายเดียวในประเทศจีนที่ผลิตกรง JLK
ชุดเครื่องตีเกลียวบนสายการประกอบ
