| ชื่ออุปกรณ์: | เครื่องพันสายไฟชนิดเฟรมแข็งสำหรับการพันแกนกลมและแกนเซกเตอร์ของสายไฟ | แอปพลิเคชัน: | การพันแกนกลมและรูปทรงเซกเตอร์ของสายไฟ อลูมิเนียมเปลือย ทองแดงเปลือย และสายตีเกลียวอะลูมิเนียมแกนเหล็ |
|---|---|---|---|
| พิมพ์: | เครื่องขึงโครงแข็ง | วัสดุแปรรูป: | ทองแดง อลูมิเนียม เหล็ก ฯลฯ |
| สนามควั่น: | 500 - 2500 มม | เส้นผ่านศูนย์กลางของสายเดี่ยว: | 1.5 - 5มม |
| แรงดึงสูงสุด: | 40T | หน่วยกว้าน: | แคปสแตนคู่ |
| ระบบควบคุม: | บมจ. + หน้าจอสัมผัส | สีอุปกรณ์: | ปรับแต่งได้ (ตามคำขอของลูกค้า) |
| เน้น: | máquina de trenzado rígido para cables de alimentación,máquina de trenzado para núcleos de cable redondos,máquina de trenzado para núcleos de cable sectoriales |
||
เครื่องจักรตีเกลียวแบบโครงสร้างแข็งสำหรับตีเกลียวแกนกลมและแกนรูปทรงของสายเคเบิลกำลังไฟฟ้า
2.1 อุปกรณ์บิดเกลียวล่วงหน้าและอัด 3 ชุด
2.2 กรงตีเกลียว 12 & 18, 24 แต่ละชุด 1 ชุด
2.3 ตัวจับยึดแม่พิมพ์อัดและประกอบ 1 ชุด
2.4 เครื่องพันเทปแบบศูนย์กลาง 1 ชุด
2.5 เครื่องวัดระยะ 1 ชุด
2.6 กว้านดึงคู่กำลังสูง 1 ชุด
2.7 เครื่องม้วนแบบเสาพร้อมขาตั้งเลื่อน 1 ชุด
2.8 เพลาส่งกำลัง 1 ชุด

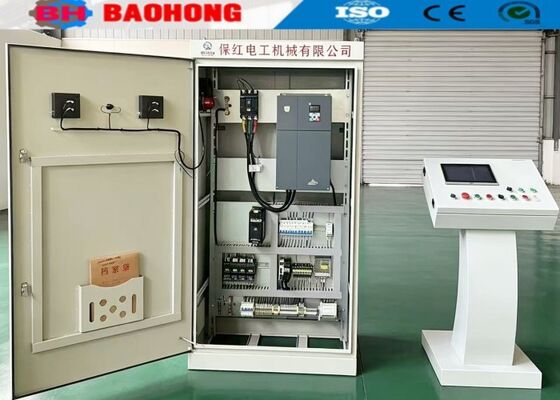

2.9 ตู้ควบคุมไฟฟ้า (ตู้หลักและตู้ปฏิบัติการ) 1 ชุดแต่ละตู้
2.10 ระบบป้องกันความปลอดภัย 1 ชุด
3. คุณสมบัติ
3.1 พื้นผิวของแกนม้วนแรงดึงใช้การทำมุม ซึ่งสามารถรับประกันแรงดึงให้มีความเสถียรและสมดุล
3.2 แต่ละกรงมีปุ่ม Jog และปุ่มหยุดฉุกเฉิน
3.3 การโหลดชุดแกนม้วนใช้แบบตั้งพื้นไฮดรอลิก สามารถเลือกใช้รถเข็นด้านข้างได้เช่นกัน
3.4 กว้านล้อคู่แบบเอียง เหมาะสำหรับงานอัดที่มีน้ำหนักมาก
3.5 มีอุปกรณ์โหลดด้านข้างแบบไฮดรอลิกติดตั้งที่แต่ละกรง
3.6 มี PLC, เป็นทางเลือก
4. พารามิเตอร์ทางเทคนิค
|
รุ่น (เครื่องจักรตีเกลียวแบบโครงสร้างแข็ง) |
JLK-500 | JLK-630 | JLK-710/720 | |
|
เส้นผ่านศูนย์กลางลวดเดี่ยว |
ทองแดง | φ1.5-5 มม. | φ1.5-5 มม. | φ1.5-5 มม. |
| อลูมิเนียม | φ1.5-5 มม. | φ1.5-5 มม. | φ1.5-5 มม. | |
|
เส้นผ่านศูนย์กลางตัวนำตีเกลียวสูงสุด |
φ35-55 มม. | φ35-55 มม. | φ35-55 มม. | |
| ระยะพิทช์การตีเกลียว | กรงตีเกลียว 6 แกนม้วน | 40-719 มม. | 51-896 มม. | 54-963 มม. |
| กรงตีเกลียว 12 แกนม้วน | 40-719 มม. | 51-896 มม. | 54-963 มม. | |
| กรงตีเกลียว 18 แกนม้วน | 44-793 มม. | 63-1056 มม. | 57-1012 มม. | |
| กรงตีเกลียว 24 แกนม้วน | 51-924 มม. | 71-1246 มม. | 66-1190 มม. | |
| กรงตีเกลียว 30 แกนม้วน | 57-1028 มม. | 87-1553 มม. | 79-1403 มม. | |
| ความเร็วรอบ | กรงตีเกลียว 6 แกนม้วน | 230.6 รอบ/นาที | 180.1 รอบ/นาที | 150.6 รอบ/นาที |
| กรงตีเกลียว 12 แกนม้วน | 230.6 รอบ/นาที | 180.1 รอบ/นาที | 150.6 รอบ/นาที | |
| กรงตีเกลียว 18 แกนม้วน | 208.5 รอบ/นาที | 155 รอบ/นาที | 142.6 รอบ/นาที | |
| กรงตีเกลียว 24 แกนม้วน | 179 รอบ/นาที | 130.1 รอบ/นาที | 122.3 รอบ/นาที | |
| กรงตีเกลียว 30 แกนม้วน | 161.8 รอบ/นาที | 115.9 รอบ/นาที | 102.7 รอบ/นาที | |
| กว้าน | เส้นผ่านศูนย์กลางล้อกว้าน | 2000 มม. | 2000 มม. | 2000 มม. |
| แรงดึงสูงสุด | 30 ตัน | 30 ตัน | 40 ตัน | |
| อุปกรณ์บิดเกลียวล่วงหน้า | ระยะพิทช์ | 500-2500 มม. | 500-2500 มม. | 500-2500 มม. |
|
กำลังมอเตอร์ |
90-180 กิโลวัตต์ | 110-180 กิโลวัตต์ | 130-180 กิโลวัตต์ | |
|
ขนาดแกนม้วน |
500*375*127 | 630*475*127 | 710*530*127 | |
|
แกนม้วนป้อนกลาง |
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
แกนม้วนรับ |
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
ความเร็วเชิงเส้นดึงสูงสุด |
69 ม./นาที | 69 ม./นาที | 62 ม./นาที | |
|
ความสูงศูนย์กลาง |
1000 มม. | 1100 มม. | 1100 มม. | |

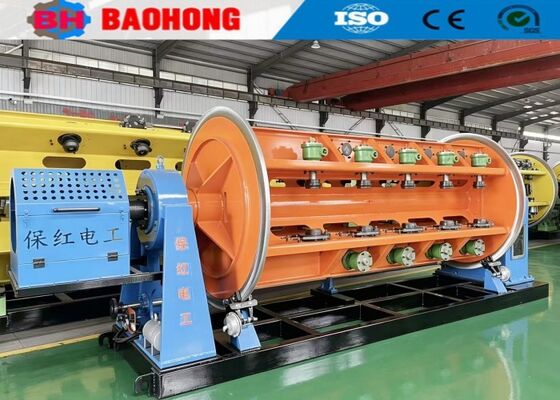

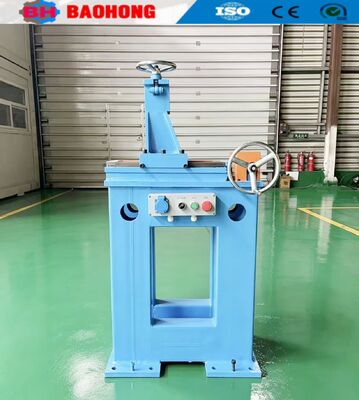

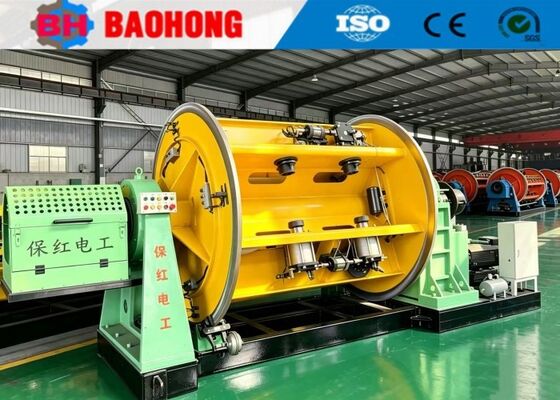

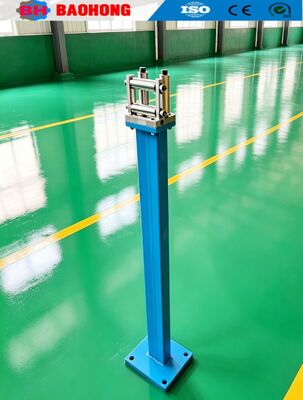

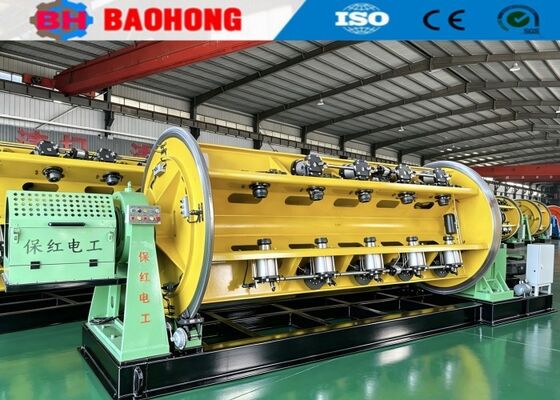

5. รูปภาพ
6. รูปภาพบรรจุภัณฑ์
7. แนะนำโรงงานและบริษัทของเรา
บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2549 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมือง Hejian มณฑล Hebei เป็นผู้ผลิตเครื่องจักรตีเกลียวและเครื่องจักรวางสายเคเบิลระดับมืออาชีพที่ใหญ่ที่สุดในภาคเหนือของจีน
ตั้งแต่ปี 2549 ด้วยการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องจักรตีเกลียวและเครื่องจักรวางสายเคเบิล และได้พัฒนาไปอย่างมาก ตอนนี้เราได้กลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตเครื่องจักรตีเกลียวแบบโครงสร้างแข็ง JLK ให้เป็นสายการผลิตในประเทศจีน และเรายังได้พัฒนาสายการตีเกลียวแบบ Bow skip JGB, สายการวางสายเคเบิลแบบ Bow skip CGB และสายการวางสายเคเบิลแบบ Cradle ความเร็วสูง CLY อย่างอิสระ
ปัจจุบัน Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร โรงงานผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงานฝ่ายวิจัยและพัฒนา 10 คน มูลค่าผลผลิตต่อปีมากกว่า 10 ล้านดอลลาร์ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องจักรตีเกลียวที่สำคัญที่สุดในประเทศจีน
