รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อเครื่อง: | เครื่องพันเกลียวแบบแข็ง | แอปพลิเคชัน: | การลากสาย |
|---|---|---|---|
| วัสดุควั่น: | เหล็ก/ลูกบาศ์ก/อัล | สถานะของเครื่อง: | ใหม่ |
| ข้อได้เปรียบ: | ผู้ผลิตโดยตรง | แรงดันไฟฟ้า: | 380V, 50Hz, 3 เฟส/กำหนดเอง |
| OEM หรือไม่: | โอม | สีเครื่อง: | ไม่จำเป็น |
| เน้น: | เครื่องขัดผิวแบบแข็ง,สายเกลียวสายไฟ |
||
630/12+18+24 เครื่องพันสายไฟแบบแข็ง, เครื่องทำสายไฟ
1. การใช้เครื่องพันเกลียวแบบแข็ง
เครื่องพันเกลียวแบบแข็งใช้สำหรับการบิดและกระชับตัวนำทรงกลมหรือตัวนำเซกเตอร์ รวมถึงการเกลียวตัวนำแยกล่วงหน้า ตัวอย่างเช่น AAC, AAAC, ACSR, ตัวนำทองแดงตั้งแต่ 15 sqmm ถึง 1,500 sqmm อะลูมิเนียมและตัวนำทองแดง นอกจากนี้ยังใช้ในการผลิตชั้นหุ้มเกราะลวดเหล็ก
เครื่องดัดขนาดใหญ่ใช้ดัดแผ่นเหล็กให้เข้ากับโครงสร้างเฟรม โครงสร้างเฟรมทั้งสี่แบ่งวงกลมเท่าๆ กัน และเชื่อมเข้าด้วยกันด้วยจานขนาดใหญ่ทั้งสองด้าน นอกจากนี้โครงสร้างทั้งหมดยังเชื่อมเข้ากับท่อผนังหนาตรงกลางอีกด้วย โครงสร้างทั้งหมดแข็งแรงและสวยงาม
จากนั้นโครงสร้างทั้งหมดจะถูกกลึงบนเครื่องกลึงแนวนอนขนาดใหญ่ เครื่องกลึงแนวนอนนี้ใหญ่พอที่จะตัดเฉือนทุกชิ้นส่วนในขั้นตอนเดียว โดยไม่ต้องเปลี่ยนปลายด้านหนึ่งไปอีกด้านหนึ่ง กระบวนการนี้จะรักษาศูนย์กลางของโครงสร้างทั้งหมด ยืดอายุการใช้งานของตลับลูกปืนที่ปลายทั้งสองข้าง
เครื่องกลึงแนวตั้งแบบเสาคู่นี้ใช้ในการหมุนจานขนาดใหญ่สำหรับเครื่องวางแบบแท่นและกว้านของเครื่องพันเกลียว เครื่องนี้สามารถหมุนและขัดร่องเพื่อป้องกันสายเคเบิลและให้แรงหลุดเท่าเดิม
2. พารามิเตอร์ทางเทคนิค
|
รุ่น (เครื่องพันเกลียวแบบแข็ง)
|
เจแอลเค-500 | เจแอลเค-630 | เจแอลเค-710/720 | |
| เส้นผ่านศูนย์กลางของเส้นลวดเดี่ยว | ทองแดง | φ1.5-5 มม | φ1.5-5 มม | φ1.5-5 มม |
| อลูมิเนียม | φ1.5-5 มม | φ1.5-5 มม | φ1.5-5 มม | |
|
OD ตัวนำตีเกลียวสูงสุด
|
φ35-55 มม | φ35-55 มม | φ35-55 มม | |
| สนามควั่น | 6 กรงลากกระสวย | 40-719 มม | 51-896 มม | 54-963 มม |
| 12 กระสวยลากกรง | 40-719 มม | 51-896 มม | 54-963 มม | |
| 18 กรงลากกระสวย | 44-793 มม | 63-1,056 มม | 57-1012 มม | |
| 24 กระสวยลากกรง | 51-924 มม | 71-1246 มม | 66-1190 มม | |
| 30 กระสวยลากกรง | 57-1028 มม | 87-1553 มม | 79-1403 มม | |
| ความเร็วในการหมุน | 6 กรงลากกระสวย | 230.6 รอบ/นาที | 180.1 รอบ/นาที | 150.6 รอบ/นาที |
| 12 กระสวยลากกรง | 230.6 รอบ/นาที | 180.1 รอบ/นาที | 150.6 รอบ/นาที | |
| 18 กรงลากกระสวย | 208.5 รอบ/นาที | 155 รอบ/นาที | 142.6 รอบ/นาที | |
| 24 กระสวยลากกรง | 179 รอบ/นาที | 130.1 รอบ/นาที | 122.3 รอบ/นาที | |
| 30 กระสวยลากกรง | 161.8 รอบ/นาที | 115.9 รอบ/นาที | 102.7 รอบ/นาที | |
| กว้าน | เส้นผ่านศูนย์กลางล้อกว้าน | 2000 มม | 2000 มม | 2000 มม |
| แรงดึงออกสูงสุด | 30 ต | 30 ต | 40 ต | |
| อุปกรณ์พรีเกลียว | ขว้าง | 500-2500มม | 500-2500มม | 500-2500มม |
|
กำลังมอเตอร์
|
90-180 กิโลวัตต์ | 110-180 กิโลวัตต์ | 130-180 กิโลวัตต์ | |
|
ขนาดกระสวย
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
กระสวยจ่ายศูนย์
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
หยิบกระสวยขึ้น
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
ความเร็วเชิงเส้นดึงออกสูงสุด
|
69 ม./นาที | 69 ม./นาที | 62 ม./นาที | |
|
ความสูงกลาง
|
1,000 มม | 1100 มม | 1100 มม | |

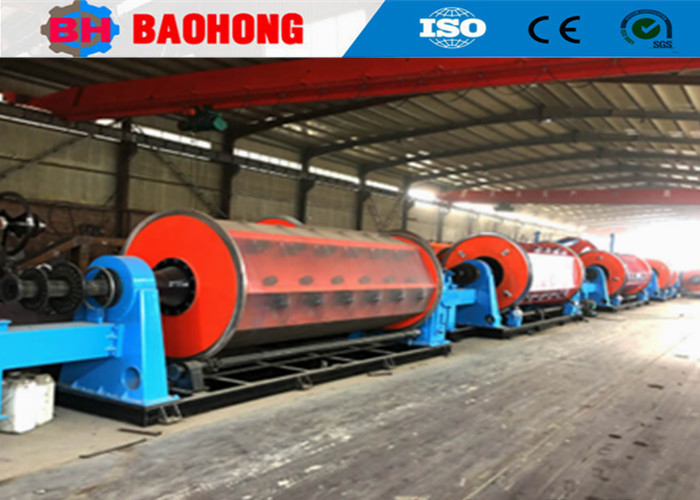

3. ภาพถ่าย
4. บรรจุรูปถ่าย
5. แนะนำโรงงานและบริษัทของเรา
Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2549 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมือง Hejian จังหวัด Hebei เป็นผู้ผลิตมืออาชีพรายใหญ่ที่สุดสำหรับเครื่องพันสายไฟและเครื่องวางสายในจีนตอนเหนือ
ตั้งแต่ปี 2549 อาศัยการดูแลและสนับสนุนลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องพันลวดและเครื่องวาง และได้ทำการปรับปรุงอย่างมาก ตอนนี้เรากลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตซีรีส์เครื่องตีเกลียวแข็ง JLK ให้เป็นสายการผลิตในจีน และเรายังได้พัฒนาสายต่อแบบข้าม JGB Bow, สายวางสายเคเบิลแบบข้ามประเภท CGB Bow และสายวางสายแบบ CLY High speed Cradle type Laying-up
ปัจจุบัน Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร เวิร์กช็อปการผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงาน R&D 10 คน ปัจจุบันมูลค่าผลผลิตต่อปีมากกว่า 10 ล้านดอลลาร์ และได้พัฒนาจนเป็นหนึ่งในผู้ผลิตเครื่องพันเกลียวที่สำคัญที่สุดในประเทศจีน
