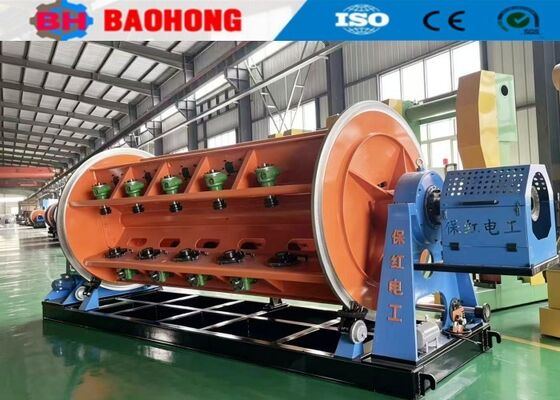

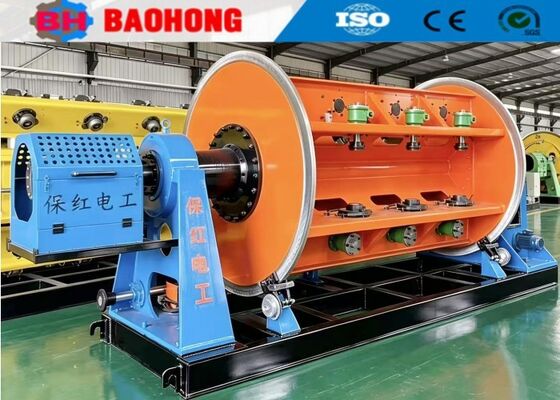

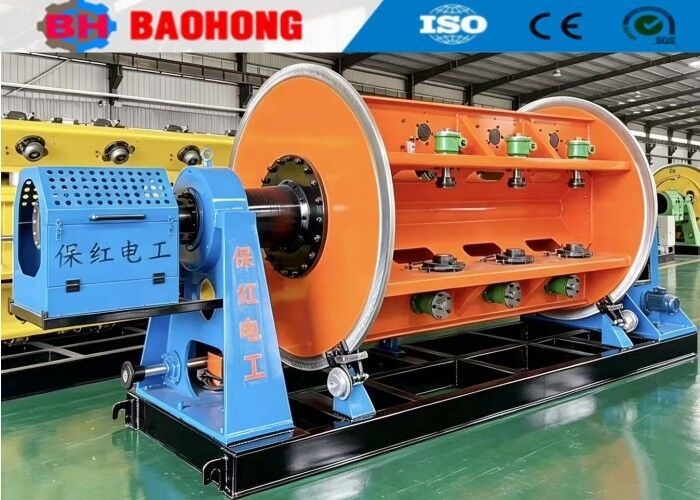

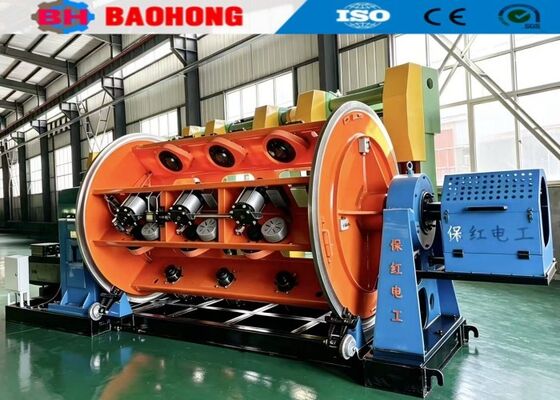

เครื่องพันเกลียวเฟรมแข็งความเร็วสูงของ JLK สำหรับสายส่งเหนือศีรษะและ ACSR

1ลักษณะของเครื่องสตรานด์แข็ง

1.1 การออกแบบที่ไม่มีการบิดกลับ: ออกแบบมาเพื่อบิดสายทองแดง, สายอัลลูมิเนียมกลม, สายนําภาคที่บิดก่อน, และสายเหล็ก

1.2 ตัวเลือกการบรรทุกแบบยืดหยุ่น: กลไกการบรรทุกด้านข้างและด้านหน้าแบบอัตโนมัติสามารถปรับแต่งขึ้นตามการวางแผนของสถานที่ลูกค้าและความต้องการเฉพาะเจาะจง

1.3 การควบคุมความตึงเครียดอย่างแม่นยํา: อุปกรณ์พร้อมกับความต้านทานทางอากาศและเบรคไฟฟ้าแม่เหล็กเพื่อรักษาความตึงเครียดที่คงที่และน่าเชื่อถือตลอดการผลิต

1.4 เครื่องขับเคลื่อนมอเตอร์อิสระ: มีโครงสร้างการขับเคลื่อนแกนพื้นที่ซึ่งทุกกรงถูกขับเคลื่อนโดยมอเตอร์อิสระที่มีการปรับปรุงไฟฟ้า

1.5 การควบคุม HMI + PLC ที่ทันสมัย: ทําให้การตั้งค่าล่วงหน้าของความยาวและทิศทางการติดเชือกได้ง่าย, การชดเชยความตึงเครียดอัตโนมัติและการปรับสynchronousness ความเร็วกับการดึง capstan และยูนิตรับ.

1.6 การป้องกันความปลอดภัยอย่างครบถ้วน: คุณสมบัติความปลอดภัยที่สร้างขึ้นรวมถึงการป้องกันการแตกของสายไฟ (overline) และการป้องกันความดันเกิน

2.1Ø 500-630 เซ็นทรัลจ่ายออกยืน 1 ชุด

2.26B,12B,18B,24B สายแข็ง 1 ชุดแต่ละชุด

2.3ชุดสายดัน 4 ชุด

2.4 เมตรคอนเตอร์ 1 ชุด

2.5Ø2000 แคปสตาน 2 ครั้ง 1 ชุด

2.6Ø2500 ยืนรับด้วยสาน 1 ชุด

2.7 ระบบส่ง 1 ชุด

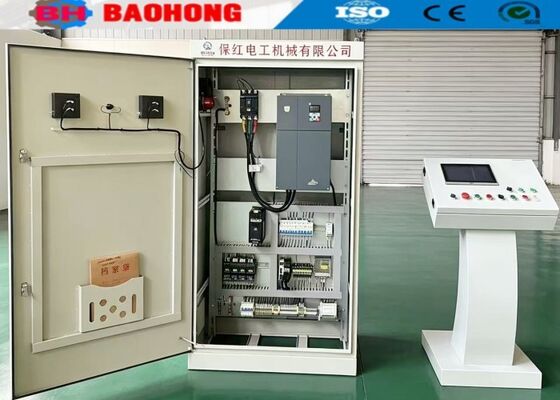

2.8ระบบควบคุมไฟฟ้า 1 ชุด

2.9อุปกรณ์ป้องกันความปลอดภัย (ฝาปิดความปลอดภัยกระตุ้น-ดึง) 1 ชุด

2.10 กล่องความปลอดภัยของหลุมดิน 1 ชุด

2.11 เครื่องกระจายน้ําหนัก 1 ชุด

2.12 พนูเมติกสกุล 1 ชุด

3ลักษณะ
3.1เครื่องมีอินเตอร์เฟซมนุษย์-เครื่องจักร และปริมาตรการทํางานทั้งหมดสามารถแสดงและตั้งค่าได้ในเวลาจริง ซึ่งเป็นสิ่งที่เข้าใจและสะดวก

3.2 ความเร็วหมุนจริง ความเร็วเส้นทางของแคปสแตน และปารามิเตอร์การทํางานอื่น ๆ ของแต่ละสายสามารถแสดงได้อย่างเห็นได้ชัด

3.3วงล้อของเครื่องวัดติดกับตู้ควบคุมหลัก เพื่อตั้งค่าเครื่องวัดให้หยุด

3.4 สัญญาณเตือนการตัดต่อจะถูกส่งผ่านระบบไร้สาย เพื่อป้องกันการสับสนหรือความล้มเหลวของสายส่งได้อย่างมีประสิทธิภาพ

3.5 ใช้โต๊ะทํางานแบบกระเป๋าสตางค์แบบจอสัมผัส ที่สะดวกต่อการใช้งานและมีรูปร่างสวยงาม

4ปริมาตรเทคนิค

4.1 กว้างเส้นใยสายเดียว

สายทองแดง Φ1.5 Φ5.0mm

สายอลูมิเนียม Φ1.8 Φ5.0mm

4.2Max. การขวาง OD Φ45mm
4.3ความยาวของกระดาน

6B 50-720 มิลลิเมตร

12B 77-866 มิลลิเมตร

18B 99-998 มิลลิเมตร

24B 110-1118mm

4.4ความเร็วหมุน

6B 330r/นาที

12B 308r/นาที

18B 275 รอบ/นาที

24B 252r/นาที

4.5Max.capstan ความเร็วเส้น 85.45m/min
4.6 กว้างล้อ Capstan Ø2000mm
4.7 รีลในกรง PND500
4.8ขนาดของลวดจ่ายเงินกลาง PN100 PN1600
4.9รับลวด PN1600 ผง 2500
4.10พลังงานเครื่องยนต์หลัก 75kW ((เครื่องยนต์ AC พร้อมเครื่องแปลง)

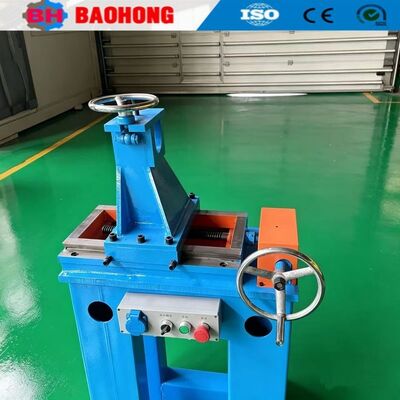

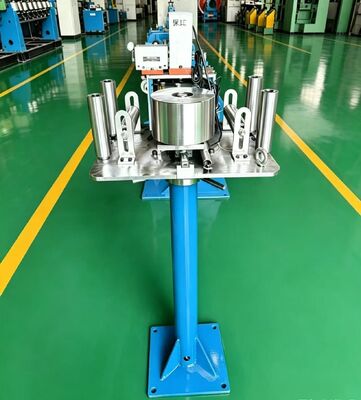

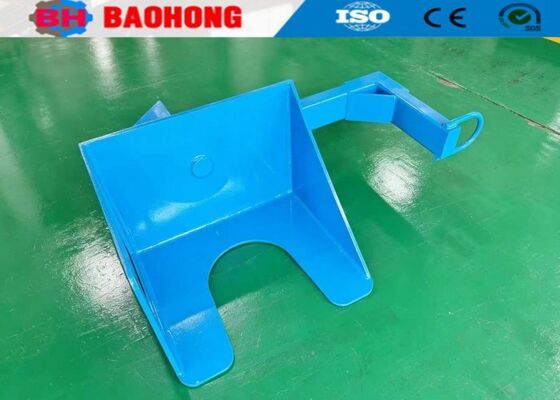

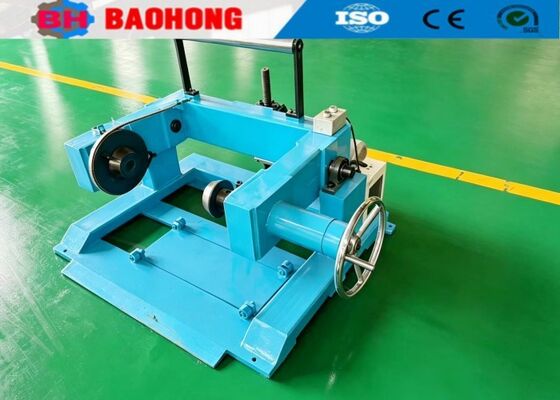

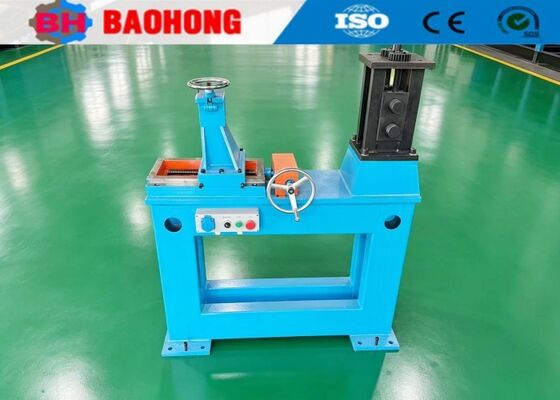

5. ภาพ

6ภาพบรรจุ

7โรงงานและบริษัทของเรา

บริษัทเฮจั่น บาฮอง เครื่องจักรไฟฟ้า จํากัด ก่อตั้งเมื่อปี 2006 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมืองเฮจั่น จังหวัดเฮเบ่ยได้เป็นผู้ผลิตมืออาชีพที่ใหญ่ที่สุดสําหรับ เครื่องสแตนเดอร์และเครื่องวางในจีนเหนือ.

ตั้งแต่ปี 2006 โดยพึ่งพาการดูแลและการสนับสนุนของลูกค้าของเราBaohong เครื่องจักรกลได้อุทิศไว้ในการวิจัยและการพัฒนาของเครื่องสาย stranding และเครื่องวางขึ้นและได้มีการปรับปรุงที่ดีตอนนี้เรากลายเป็นโรงงานเดียวที่สามารถพัฒนาการผลิตของ JLK เครื่องยางเข้มแข็งชุดเป็นการประมวลผลสายประกอบในจีนและเรายังได้อิสระพัฒนา JGB Bow skip สตรังเส้น, สายเชื่อมสาย CGB Bow skip และสายวางสาย CLY Cradle ความเร็วสูง

ตอนนี้ Hejian Baohong เครื่องจักรไฟฟ้า จํากัด ครอบคลุมพื้นที่ 10000 ตารางเมตร, งานการผลิต 8000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน, รวมถึง 10 พนักงาน R & D.ปัจจุบันมูลค่าผลิตรายปีมากกว่า 10 ล้านดอลลาร์และได้พัฒนาขึ้นเป็นหนึ่งในผู้ผลิตเครื่องยนต์ Stranding ที่สําคัญที่สุดในประเทศจีน
