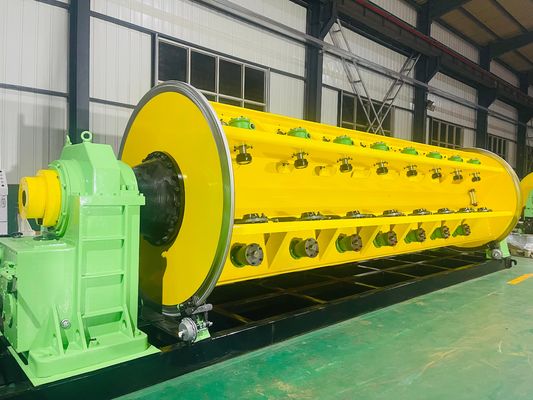

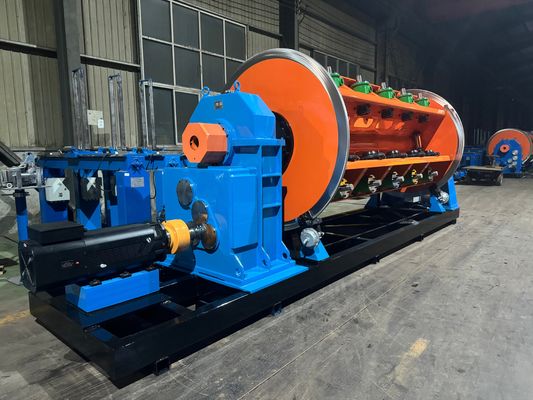

เครื่องทำสายและสายเคเบิล: 500/6+12 โซลูชัน stranding แข็ง-ประสิทธิภาพและความแม่นยำสำหรับการผลิตสายเคเบิลหลายเส้น

เครื่องจักรผลิตสายไฟและสายเคเบิล: โซลูชันการตีเกลียวแบบแข็ง 500/6+12 – ประสิทธิภาพและความแม่นยำสำหรับการผลิตสายเคเบิลหลายเส้น

1. การประยุกต์ใช้งาน

เครื่องจักรนี้ส่วนใหญ่ใช้สำหรับการตีเกลียวแบบไม่บิดของสายอะลูมิเนียมแกนเหล็ก (ACSR) และตัวนำโลหะผสมอะลูมิเนียมที่มีหน้าตัดขนาดใหญ่และมีความยาวมาก นอกจากนี้ยังสามารถนำไปใช้กับการตีเกลียวแบบไม่บิดและการอัดตัวของตัวนำทองแดงที่มีแกนกลม รูปทรงพิเศษ และรูปทรงเซกเตอร์

2. ส่วนประกอบหลัก

2.1 ขาตั้งจ่ายไฟ Φ500 1 ชุด

2.2 ขาตั้งนำสายไฟชนิด # 1 ชุด

2.3 เครื่องตีเกลียว 6B, 12B 2 ชุด

2.4 อุปกรณ์ประกอบสายไฟและอุปกรณ์อัด 2 ชุด

2.5 เครื่องนับมิเตอร์ (แบบกลไก, อิเล็กทรอนิกส์) 1 ชุด

2.6 Φ 1600 กว้านคู่แข็งแรง 1 ชุด

2.7 Φ 1800 แบบเสาชนิดรับพร้อมการเคลื่อนที่ 1 ชุด

2.8 ระบบควบคุมไฟฟ้า 1 ชุด

2.9 ระบบป้องกันความปลอดภัยแบบผลัก-ดึงด้วยมือ 2 ชุด

3. คุณสมบัติ

3.1 เครื่องจักรทั้งหมดขับเคลื่อนด้วยมอเตอร์อิสระ และแต่ละส่วนของกรงและกว้านขับเคลื่อนด้วยมอเตอร์เซอร์โวซิงโครนัสแม่เหล็กถาวรแยกกัน กรงถูกขับเคลื่อนให้หมุนผ่านกระปุกเกียร์เฉพาะ ซึ่งช่วยลดความซับซ้อนของโครงสร้างเมื่อเทียบกับเครื่องตีเกลียวชนิดแข็งที่ขับเคลื่อนด้วยเพลาพื้นแบบดั้งเดิม และทำให้การบำรุงรักษาอุปกรณ์สะดวกยิ่งขึ้น

3.2 การควบคุมเครื่องจักรทั้งหมดใช้ PLC ซีรีส์ Inovance และตั้งค่าพารามิเตอร์กระบวนการผลิตต่างๆ ผ่านหน้าจอสัมผัส แต่ละส่วนของกรงและกว้านขับเคลื่อนด้วยมอเตอร์เซอร์โว Jiangsu Zhima และไดรเวอร์มอเตอร์เป็นอุปกรณ์แปลงความถี่ เพื่อให้แน่ใจว่ามีความแม่นยำในการส่งผ่าน มอเตอร์ส่งกำลังใช้ตัวเข้ารหัสแบบเกรตติ้งในการป้อนกลับ และเครื่องจักรทั้งหมดใช้วิธีการสื่อสารแบบบัสเพื่อให้แน่ใจว่ามีความแม่นยำในการส่งสัญญาณ ในการผลิตจริง ผู้ใช้ตั้งค่าพารามิเตอร์กระบวนการ เช่น ระยะพิทช์ของแต่ละส่วนของกรงและความเร็วของสายการผลิตบนหน้าจอสัมผัสตามข้อกำหนดของสายเคเบิลที่ต้องการ เมื่อเริ่มต้น ความเร็วของแต่ละส่วนส่งกำลังจะถูกคำนวณโดย PLC โดยอัตโนมัติเพื่อให้แน่ใจว่าเครื่องจักรทั้งหมดทำงานพร้อมกันและความแม่นยำของระยะพิทช์ของลวดบิด และเพื่อให้ได้การควบคุมความเร็วแบบไม่ต่อเนื่องของเครื่องจักรทั้งหมด ระบบควบคุมอิเล็กทรอนิกส์มีเทคโนโลยีขั้นสูง ใช้งานง่าย และทำงานได้อย่างน่าเชื่อถือ

3.3 หลักการพัลส์ถูกนำมาใช้เพื่อตรวจจับการขาดของสายไฟ ซึ่งสามารถระบุสัญญาณการขาดของสายไฟของบ็อบบินใดๆ ในแต่ละส่วนของกรงได้อย่างแม่นยำ ทำให้มั่นใจได้ถึงความแม่นยำในการตรวจจับ ผ่านการแสดงผลบนหน้าจอสัมผัส ผู้ปฏิบัติงานสามารถแก้ไขปัญหาได้อย่างรวดเร็วและเริ่มการทำงานครั้งต่อไป

3.4 เครื่องจักรใช้ตัวควบคุมแบบตั้งโปรแกรมได้ Inovance และบัสภาคสนามเพื่อสั่งการและประสานงานสถานะการทำงานของทุกส่วนของเครื่องจักร และใช้ตัวแปลงความถี่เพื่อควบคุมการเริ่มต้นและการทำงานของมอเตอร์ AC ใช้หน้าจอสัมผัส Inovance เพื่อตั้งค่าและแสดงพารามิเตอร์กระบวนการต่างๆ ระบบควบคุมอิเล็กทรอนิกส์มีเทคโนโลยีขั้นสูง ใช้งานง่าย และทำงานได้อย่างน่าเชื่อถือ

4. พารามิเตอร์ทางเทคนิคหลักรุ่น (เครื่องตีเกลียวแบบแข็ง)

รูปภาพ6.

ภาพถ่ายการบรรจุ7. โรงงานและการแนะนำของเรา

Hebei Baohong Electrical Machinery Co., Ltd. ก่อตั้งเมื่อวันที่ 1 สิงหาคม 2006 ตั้งอยู่ในเขตอุตสาหกรรมของเมือง Shawa เมือง Hebei ซึ่งตั้งอยู่ที่ศูนย์กลางสามเหลี่ยมของปักกิ่ง เทียนจิน และฉือเจียจวง บริษัทฯ มีการคมนาคมที่สะดวกและอุดมไปด้วยเหล็กและเหล็กกล้าทรัพยากร เริ่มต้นด้วยการผลิตผลิตภัณฑ์ซีรีส์เครื่องตีเกลียว ได้ผ่านการพัฒนามา 18 ปี

ด้วยการพึ่งพาข้อได้เปรียบด้านความสามารถและจุดแข็งทางเทคนิคอย่างเต็มที่ บริษัทฯ จึงทำการวิจัยและพัฒนาเทคโนโลยีและกระบวนการใหม่ๆ อย่างต่อเนื่อง บรรลุการเติบโตอย่างต่อเนื่องและค่อยๆ พัฒนาไปสู่หน่วยงานเศรษฐกิจที่ครอบคลุมด้วยเทคโนโลยีการผลิตขั้นสูง กำลังการผลิตที่แข็งแกร่ง และ เครือข่ายการขายที่ครอบคลุมทั่วประเทศและต่างประเทศ

บริษัทฯ ครอบคลุมพื้นที่โรงงาน 30,000 ตารางเมตร มีพนักงานมากกว่า 100 คน รวมถึงวิศวกรเครื่องกลและไฟฟ้า 12 คน และอุปกรณ์แปรรูปมีมูลค่ารวมมากกว่า 60 ล้านหยวน ปัจจุบัน ด้วยการแนะนำอุปกรณ์แปรรูปขนาดใหญ่ และ การวิจัย พัฒนา และปรับปรุงกระบวนการ บริษัทฯ ได้กลายเป็นผู้ผลิตรายเดียวในประเทศจีนที่ผลิต JLK กรง หน่วยซีรีส์เครื่องตีเกลียวบนสายการประกอบ
