รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | เครื่องตีเกลียวแบบแข็ง 69 ม./นาที | ใช้ได้กับ: | การพันสายไฟ |
|---|---|---|---|
| วัสดุ: | ทองแดง อลูมิเนียม เหล็ก ฯลฯ | Max. สูงสุด linear speed ความเร็วเชิงเส้น: | 69 ม./นาที |
| แบรนด์อินเวอร์เตอร์: | ดานฟอสส์ | ยี่ห้อแบริ่ง: | สกสค |
| สีอุปกรณ์: | ไม่จำเป็น | ระยะเวลาการรับประกัน: | 1 ปี |
| เน้น: | เครื่องพันเกลียวแบบแข็ง 69 เมตร/นาที,เครื่องพันเกลียวแบบเกลียว,เครื่องรัดสายแบบแข็ง |
||
เครื่องจักรพันสายเคเบิลแบบแข็ง 69 ม./นาที
เครื่องจักรพันสายแบบแข็งใช้สำหรับการบิดและอัดตัวนำทรงกลมหรือรูปทรงภาคตัดขวาง รวมถึงการพันเกลียวล่วงหน้าสำหรับตัวนำแบบแยก เช่น AAC, AAAC, ACSR, ตัวนำทองแดงตั้งแต่ 15 ตร.มม. ถึง 1500 ตร.มม. ทั้งอลูมิเนียมและทองแดง นอกจากนี้ยังใช้ในการผลิตชั้นเกราะลวดเหล็ก
2.1 การป้อนม้วนสาย
2.2 เครื่องพันสายแบบแข็ง 12B.18B.24B
2.3 ที่จับแม่พิมพ์อัดและประกอบ
2.4 เครื่องพันเทปแบบศูนย์กลาง
2.5 เครื่องวัดระยะ
2.6 เครื่องดึงสาย (พร้อมเกียร์ 36 สปีด)
2.7 แท่นวางแบบเคลื่อนที่
2.8 เครื่องม้วนสายแบบคอลัมน์
2.9 เพลาส่งกำลัง
2.10 ตู้ควบคุมไฟฟ้า (ตู้หลักและตู้ควบคุมการทำงาน)
3. คุณสมบัติ
3.1 การพันสายแบบเฟรมแข็งได้รับการออกแบบด้วยกรงม้วนสาย 1+6+12+18+24+30+36
3.2 ม้วนสาย: มาตรฐาน DIN 46397 / ดัดแปลง ขนาด 500 มม., 630 มม., 710 มม.
3.3 เครื่องจักรพันสายแบบกรงแข็งสำหรับงานหนัก โครงสร้างกรงรองรับด้วยตลับลูกปืนลูกกลิ้งปรับแนวได้เองทั้งสองด้าน เกียร์ปิดสนิท ระบบหล่อลื่นแบบรวมศูนย์สำหรับตลับลูกปืน ขับเคลื่อนกรง
3.4 ประสิทธิภาพและความเร็วสูง ความเร็วสูงสุดของกรง 253 รอบ/นาที ความเร็วสายสูงสุด 62.3 เมตร/นาที
4. พารามิเตอร์ทางเทคนิค
| รุ่น (เครื่องจักรพันสายแบบแข็ง) | JLK-500 | JLK-630 | JLK-710/720 | |
| เส้นผ่านศูนย์กลางลวดเดี่ยว | ทองแดง | φ1.5-5 มม. | φ1.5-5 มม. | φ1.5-5 มม. |
| อลูมิเนียม | φ1.5-5 มม. | φ1.5-5 มม. | φ1.5-5 มม. | |
| เส้นผ่านศูนย์กลางภายนอกตัวนำพันสายสูงสุด | φ35-55 มม. | φ35-55 มม. | φ35-55 มม. | |
| ระยะพันสาย | กรงพันสาย 6 ม้วน | 40-719 มม. | 51-896 มม. | 54-963 มม. |
| กรงพันสาย 12 ม้วน | 40-719 มม. | 51-896 มม. | 54-963 มม. | |
| กรงพันสาย 18 ม้วน | 44-793 มม. | 63-1056 มม. | 57-1012 มม. | |
| กรงพันสาย 24 ม้วน | 51-924 มม. | 71-1246 มม. | 66-1190 มม. | |
| กรงพันสาย 30 ม้วน | 57-1028 มม. | 87-1553 มม. | 79-1403 มม. | |
| ความเร็วรอบ | กรงพันสาย 6 ม้วน | 230.6 รอบ/นาที | 180.1 รอบ/นาที | 150.6 รอบ/นาที |
| กรงพันสาย 12 ม้วน | 230.6 รอบ/นาที | 180.1 รอบ/นาที | 150.6 รอบ/นาที | |
| กรงพันสาย 18 ม้วน | 208.5 รอบ/นาที | 155 รอบ/นาที | 142.6 รอบ/นาที | |
| กรงพันสาย 24 ม้วน | 179 รอบ/นาที | 130.1 รอบ/นาที | 122.3 รอบ/นาที | |
| กรงพันสาย 30 ม้วน | 161.8 รอบ/นาที | 115.9 รอบ/นาที | 102.7 รอบ/นาที | |
| เครื่องดึงสาย | เส้นผ่านศูนย์กลางล้อเครื่องดึงสาย | 2000 มม. | 2000 มม. | 2000 มม. |
| แรงดึงสูงสุด | 30 ตัน | 30 ตัน | 40 ตัน | |
| อุปกรณ์พันเกลียวล่วงหน้า | ระยะ | 500-2500 มม. | 500-2500 มม. | 500-2500 มม. |
| กำลังมอเตอร์ | 90-180 กิโลวัตต์ | 110-180 กิโลวัตต์ | 130-180 กิโลวัตต์ | |
| ขนาดม้วนสาย | 500*375*127 | 630*475*127 | 710*530*127 | |
| ม้วนสายป้อนกลาง | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| ม้วนสายรับ | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| ความเร็วเชิงเส้นดึงสูงสุด | 69 ม./นาที | 69 ม./นาที | 62 ม./นาที | |

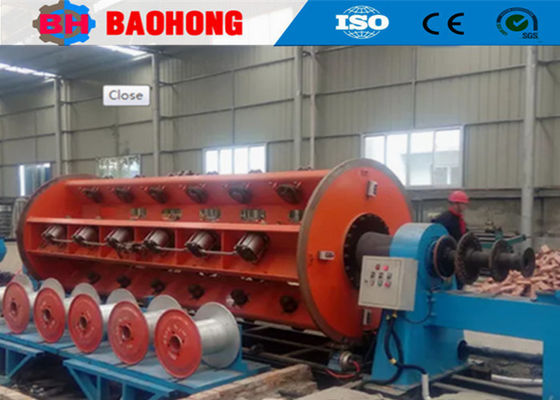

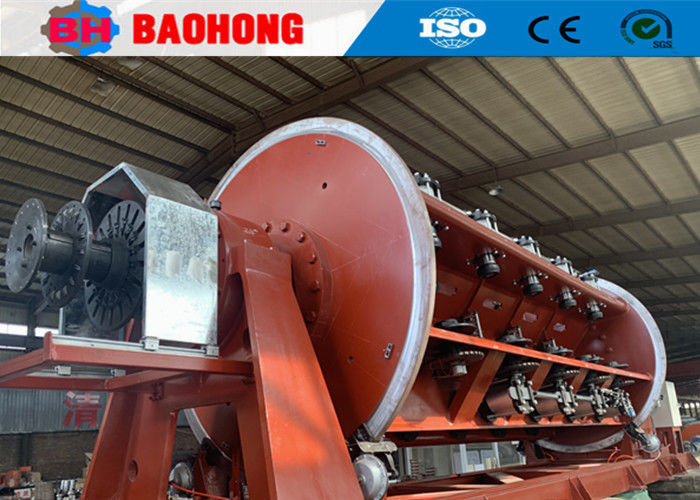

5. รูปภาพ
6. รูปภาพการบรรจุ
7. แนะนำโรงงานและบริษัทของเรา
บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2006 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจเมือง Hejian มณฑล Hebei เป็นผู้ผลิตเครื่องจักรพันสายและเครื่องจักรวางสายมืออาชีพที่ใหญ่ที่สุดในภาคเหนือของจีน
ตั้งแต่ปี 2006 ด้วยการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องจักรพันสายและเครื่องจักรวางสาย และได้พัฒนาไปอย่างมาก ตอนนี้เราได้กลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตเครื่องจักรพันสายแบบแข็งซีรีส์ JLK ให้เป็นสายการผลิตแบบประกอบในประเทศจีน และเรายังได้พัฒนาสายการพันแบบ Bow skip รุ่น JGB, สายการวางสายแบบ Bow skip รุ่น CGB และสายการวางสายแบบ Cradle ความเร็วสูงรุ่น CLY โดยอิสระ
ปัจจุบัน บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร โรงงานผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงานฝ่ายวิจัยและพัฒนา 10 คน มูลค่าผลผลิตต่อปีมากกว่า 10 ล้านดอลลาร์ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องจักรพันสายที่สำคัญที่สุดในประเทศจีน
