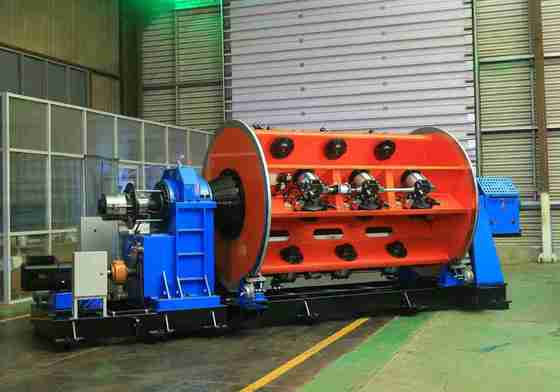

เครื่อง Stranding ประเภทที่มีการโหลดอัตโนมัติที่มีอุปกรณ์เสริม: จำเป็นสำหรับการทำสายเคเบิล

เครื่องสตรันด์แบบแข็งพร้อมอุปกรณ์โหลดอัตโนมัติ: จำเป็นสำหรับการผลิตสายเคเบิล

1. การประยุกต์ใช้งาน

เครื่องนี้ส่วนใหญ่ใช้สำหรับการสตรันด์แบบไม่บิดของสายอะลูมิเนียมแกนเหล็ก (ACSR) และตัวนำโลหะผสมอะลูมิเนียมที่มีหน้าตัดขนาดใหญ่และมีความยาวมาก นอกจากนี้ยังสามารถนำไปใช้กับการสตรันด์แบบไม่บิดและการอัดตัวนำทองแดงที่มีแกนกลม, รูปทรงพิเศษ และรูปทรงเซกเตอร์

2. ส่วนประกอบหลัก

2.1 Φ630 แท่นจ่าย

2.2 #แท่นนำสาย

2.3 เครื่องสตรันด์ 6B,12B

2.4 ไดประกอบสายไฟ & อุปกรณ์อัด

2.5 เคาน์เตอร์มิเตอร์ (แบบกลไก, อิเล็กทรอนิกส์)

2.6 Φ 1600 กว้านคู่แข็งแรง

2.7 Φ 1800 แบบเสาชนิดรับพร้อมการเคลื่อนที่

2.8 ระบบควบคุมไฟฟ้า

2.9 ฝาครอบป้องกันแบบเลื่อนด้วยมือ

3. คุณสมบัติ

3.1 เครื่องทั้งหมดขับเคลื่อนด้วยมอเตอร์อิสระ และแต่ละส่วนของกรงและกว้านขับเคลื่อนด้วยเซอร์โวมอเตอร์ซิงโครนัสแม่เหล็กถาวรแยกกัน กรงถูกขับเคลื่อนให้หมุนผ่านกระปุกเกียร์เฉพาะ ซึ่งช่วยลดความซับซ้อนของโครงสร้างเมื่อเทียบกับเครื่องสตรันด์ชนิดแข็งที่ขับเคลื่อนด้วยเพลาพื้นดินแบบดั้งเดิม และทำให้การบำรุงรักษาอุปกรณ์สะดวกยิ่งขึ้น

3.2 การควบคุมเครื่องทั้งหมดใช้ PLC ซีรีส์ Inovance และตั้งค่าพารามิเตอร์กระบวนการผลิตต่างๆ ผ่านหน้าจอสัมผัส แต่ละส่วนของกรงและกว้านขับเคลื่อนด้วยเซอร์โวมอเตอร์ Jiangsu Zhima และไดรเวอร์มอเตอร์เป็นอุปกรณ์แปลงความถี่ เพื่อให้แน่ใจว่ามีความแม่นยำในการส่งผ่าน มอเตอร์ส่งกำลังใช้ตัวเข้ารหัสแบบตะแกรง และเครื่องทั้งหมดใช้วิธีการสื่อสารแบบบัสเพื่อให้แน่ใจว่าการส่งสัญญาณมีความแม่นยำ ในการผลิตจริง ผู้ใช้ตั้งค่าพารามิเตอร์กระบวนการ เช่น ระยะพิทช์ของแต่ละส่วนของกรงและความเร็วของสายการผลิตบนหน้าจอสัมผัสตามข้อกำหนดของสายเคเบิลที่ต้องการ เมื่อเริ่มต้น ความเร็วของแต่ละส่วนส่งกำลังจะถูกคำนวณโดยอัตโนมัติโดย PLC เพื่อให้แน่ใจว่าเครื่องทั้งหมดทำงานพร้อมกันและความแม่นยำของระยะพิทช์ของสายบิด และเพื่อให้ได้การควบคุมความเร็วแบบไม่ต่อเนื่องของเครื่องทั้งหมด ระบบควบคุมอิเล็กทรอนิกส์มีเทคโนโลยีขั้นสูง ใช้งานง่าย และทำงานได้อย่างน่าเชื่อถือ

3.3 หลักการพัลส์ใช้ในการตรวจจับการขาดของสายไฟ ซึ่งสามารถระบุสัญญาณการขาดของสายไฟของบ็อบบินใดๆ ในแต่ละส่วนของกรงได้อย่างแม่นยำ ทำให้มั่นใจได้ถึงความแม่นยำในการตรวจจับ ผ่านการแสดงผลบนหน้าจอสัมผัส ผู้ปฏิบัติงานสามารถแก้ไขปัญหาได้อย่างรวดเร็วและเริ่มการทำงานครั้งต่อไป

3.4 เครื่องใช้ตัวควบคุมแบบตั้งโปรแกรมได้ Inovance และบัสภาคสนามเพื่อสั่งการและประสานงานสถานะการทำงานของทุกส่วนของเครื่อง และใช้ตัวแปลงความถี่เพื่อควบคุมการเริ่มต้นและการทำงานของมอเตอร์ AC หน้าจอสัมผัส Inovance ใช้เพื่อตั้งค่าและแสดงพารามิเตอร์กระบวนการต่างๆ ระบบควบคุมอิเล็กทรอนิกส์มีเทคโนโลยีขั้นสูง ใช้งานง่าย และทำงานได้อย่างน่าเชื่อถือ

4.พารามิเตอร์ทางเทคนิคหลัก

5.รูปภาพ

6.ภาพบรรจุภัณฑ์

7.โรงงานและการแนะนำของเรา

Hebei Baohong Electrical Machinery Co., Ltd. ก่อตั้งเมื่อวันที่ 1 สิงหาคม 2006 ตั้งอยู่ในเขตอุตสาหกรรมของเมือง Shawa, Hebei ซึ่งตั้งอยู่ที่ศูนย์กลางสามเหลี่ยมของปักกิ่ง เทียนจิน และฉือเจียจวง บริษัทฯ มีการคมนาคมที่สะดวกและอุดมไปด้วยเหล็กและเหล็กกล้า ทรัพยากร เริ่มต้นด้วยการผลิตผลิตภัณฑ์ซีรีส์เครื่องสตรันด์ ได้ผ่านการพัฒนามา 18 ปี

ด้วยการพึ่งพาข้อได้เปรียบด้านความสามารถและจุดแข็งทางเทคนิคของบริษัทอย่างเต็มที่ บริษัทฯ จึงทำการวิจัยและพัฒนาเทคโนโลยีและกระบวนการใหม่ๆ อย่างต่อเนื่อง บรรลุการเติบโตอย่างต่อเนื่องและค่อยๆ พัฒนาไปสู่หน่วยงานเศรษฐกิจที่ครอบคลุมด้วยเทคโนโลยีการผลิตขั้นสูง กำลังการผลิตที่แข็งแกร่ง และ เครือข่ายการขายที่ครอบคลุมทั่วประเทศและต่างประเทศ บริษัทฯ ครอบคลุมพื้นที่โรงงาน 30,000 ตารางเมตร โดยมีพนักงานมากกว่า 100 คน รวมถึงวิศวกรเครื่องกลและไฟฟ้า 12 คน และอุปกรณ์แปรรูปมีมูลค่ารวมมากกว่า 60 ล้านหยวน ปัจจุบัน ด้วยการแนะนำอุปกรณ์แปรรูปขนาดใหญ่ และ

การวิจัย การพัฒนา และการปรับปรุงกระบวนการ บริษัทฯ ได้กลายเป็นผู้ผลิตรายเดียวในประเทศจีนที่ผลิต JLK cage หน่วยซีรีส์เครื่องสตรันด์บนสายการประกอบ
