| ชื่ออุปกรณ์: | เครื่องพันลวดชนิดแข็ง PLC | แอปพลิเคชัน: | การพันสายไฟ |
|---|---|---|---|
| วัสดุลวด: | ทองแดง อลูมิเนียม เหล็ก ฯลฯ | สูงสุด OD ตัวนำควั่น: | φ35-55 มม |
| ยี่ห้อแบริ่ง: | สกสค | สีอุปกรณ์: | ไม่จำเป็น |
| เน้น: | เครื่องพันเกลียวแบบแข็งอลูมิเนียม,เครื่องพันเกลียวแบบแข็งขนาด 55 มม.,เครื่องพันเกลียวแบบแข็งสำหรับลวดทองแดง |
||
เครื่องพันโครงแข็งคุณภาพดีสำหรับลวดอลูมิเนียมและทองแดง
1. การสมัคร
เครื่องนี้ส่วนใหญ่ใช้สำหรับอลูมิเนียม ทองแดง และ ACSR ที่มีรูปร่างหรือตัวนำกลมตีเกลียว อัดแน่น วาด และการประมวลผล preforming แบบแกนเดียว
2. ส่วนประกอบ
การจ่ายส่วนกลาง, กรงควั่น, ที่ยึดประกอบ, ที่ยึดขนาดกะทัดรัด, อุปกรณ์ดึง, อุปกรณ์รับและสำรวจ, ระบบควบคุมไฟฟ้าและระบบส่งกำลัง
3. พารามิเตอร์ทางเทคนิค
| รุ่น (เครื่องพันเกลียวแบบแข็ง) | เจแอลเค-500 | เจแอลเค-630 | เจแอลเค-710/720 | |
| เส้นผ่านศูนย์กลางของเส้นลวดเดี่ยว | ทองแดง | φ1.5-5 มม | φ1.5-5 มม | φ1.5-5 มม |
| อลูมิเนียม | φ1.5-5 มม | φ1.5-5 มม | φ1.5-5 มม | |
| OD ตัวนำตีเกลียวสูงสุด | φ35-55 มม | φ35-55 มม | φ35-55 มม | |
| สนามควั่น | 6 กรงลากกระสวย | 40-719 มม | 51-896 มม | 54-963 มม |
| 12 กระสวยลากกรง | 40-719 มม | 51-896 มม | 54-963 มม | |
| 18 กรงลากกระสวย | 44-793 มม | 63-1,056 มม | 57-1012 มม | |
| 24 กระสวยลากกรง | 51-924 มม | 71-1246 มม | 66-1190 มม | |
| 30 กระสวยลากกรง | 57-1028 มม | 87-1553 มม | 79-1403 มม | |
| ความเร็วในการหมุน | 6 กรงลากกระสวย | 230.6 รอบ/นาที | 180.1 รอบ/นาที | 150.6 รอบ/นาที |
| 12 กระสวยลากกรง | 230.6 รอบ/นาที | 180.1 รอบ/นาที | 150.6 รอบ/นาที | |
| 18 กรงลากกระสวย | 208.5 รอบ/นาที | 155 รอบ/นาที | 142.6 รอบ/นาที | |
| 24 กระสวยลากกรง | 179 รอบ/นาที | 130.1 รอบ/นาที | 122.3 รอบ/นาที | |
| 30 กระสวยลากกรง | 161.8 รอบ/นาที | 115.9 รอบ/นาที | 102.7 รอบ/นาที | |
| กว้าน | เส้นผ่านศูนย์กลางล้อกว้าน | 2000 มม | 2000 มม | 2000 มม |
| แรงดึงออกสูงสุด | 30 ต | 30 ต | 40 ต | |
| อุปกรณ์พรีเกลียว | ขว้าง | 500-2500มม | 500-2500มม | 500-2500มม |
| กำลังมอเตอร์ | 90-180 กิโลวัตต์ | 110-180 กิโลวัตต์ | 130-180 กิโลวัตต์ | |
| ขนาดกระสวย | 500*375*127 | 630*475*127 | 710*530*127 | |
| กระสวยจ่ายศูนย์ | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| หยิบกระสวยขึ้น | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| ความเร็วเชิงเส้นดึงออกสูงสุด | 69 ม./นาที | 69 ม./นาที | 62 ม./นาที | |
| ความสูงกลาง | 1,000 มม | 1100 มม | 1100 มม | |
4. ข้อมูลทางเทคนิคของอุปกรณ์ที่แนบมาด้วย
4.1.แบบเขียนแบบ 1 ชุด
4.2.แบบเขียนแบบฐานราก 1 ชุด
4.3. การเขียนแบบท่อลม 1 ชุด
4.4. การเขียนแบบแผนผังกลไกการส่งกำลัง 1 ชุด
4.5.แบบระบบส่งกำลัง 1 ชุด
4.6. การเขียนแบบการหล่อลื่น 1 ชุด
4.7.แบบวางท่อไฟฟ้า 1 ชุด
4.8.รายการเดินสายไฟ 1 ชุด
4.9.แบบวางท่อไฟฟ้า 1 ชุด
4.10.คู่มือการใช้งานและบำรุงรักษา 1 ชุด
4.11.คู่มือการใช้งานตัวแปลงความถี่ 1 ชุด

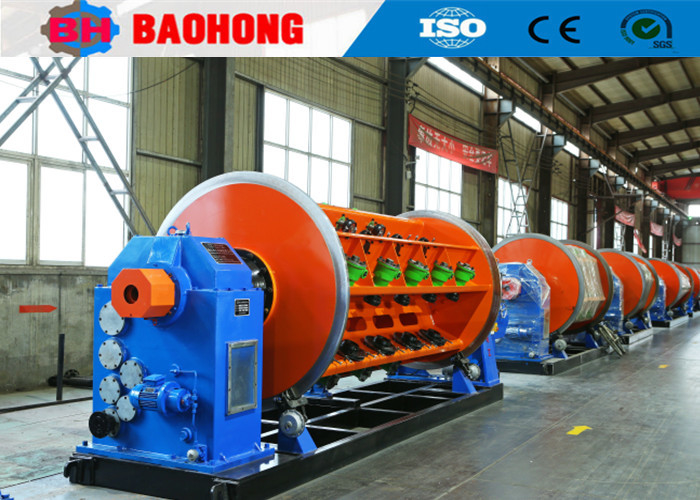

5. ภาพถ่าย
6. บรรจุรูปถ่าย
7. แนะนำโรงงานและบริษัทของเรา
Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2549 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมือง Hejian จังหวัด Hebei เป็นผู้ผลิตมืออาชีพรายใหญ่ที่สุดสำหรับเครื่องพันสายไฟและเครื่องวางสายในจีนตอนเหนือ
ตั้งแต่ปี 2549 อาศัยการดูแลและสนับสนุนลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องพันลวดและเครื่องวาง และได้ทำการปรับปรุงอย่างมาก ตอนนี้เรากลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตซีรีส์เครื่องตีเกลียวแข็ง JLK ให้เป็นสายการผลิตในจีน และเรายังได้พัฒนาสายต่อแบบข้าม JGB Bow, สายวางสายเคเบิลแบบข้ามประเภท CGB Bow และสายวางสายแบบ CLY High speed Cradle type Laying-up
ปัจจุบัน Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร เวิร์กช็อปการผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงาน R&D 10 คน มูลค่าผลผลิตประจำปีมากกว่า 10 ล้านดอลลาร์ในปัจจุบันและได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องพันสายที่สำคัญที่สุดในประเทศจีน
