Wire & Cable Making Machine: 630/6+12+18 Rigid Stranding Solution

เครื่องจักรผลิตสายไฟและสายเคเบิล: โซลูชันการตีเกลียวแบบแข็ง 630/6+12+18

1. การใช้งาน

เครื่องจักรนี้ส่วนใหญ่ใช้สำหรับการตีเกลียวแบบไม่บิดของสายอลูมิเนียมแกนเหล็ก (ACSR) ที่มีหน้าตัดขนาดใหญ่และยาว และตัวนำโลหะผสมอลูมิเนียม นอกจากนี้ยังสามารถนำไปใช้กับการตีเกลียวแบบไม่บิดและการอัดตัวนำทองแดงที่มีแกนกลม รูปทรงพิเศษ และรูปทรงภาคตัดขวางได้

2. ส่วนประกอบหลัก

2.1 แท่นวางแกนม้วน Φ630 1 ชุด

2.2 แท่นนำลวดชนิด # 1 ชุด

2.3 เครื่องตีเกลียว 6B, 12B, 18B 3 ชุด

2.4 แม่พิมพ์ประกอบลวดและอุปกรณ์อัด 3 ชุด

2.5 เครื่องวัดระยะ (แบบกลไก, แบบอิเล็กทรอนิกส์) 1 ชุด

2.6 ล้อดึงคู่แบบแข็ง Φ 2000 1 ชุด

2.7 เครื่องม้วนแบบเสา Φ 2500 พร้อมระบบเคลื่อนที่ 1 ชุด

2.8 ระบบควบคุมไฟฟ้า 1 ชุด

2.9 ระบบป้องกันความปลอดภัย 4 ชุด

3. คุณสมบัติ

3.1 เครื่องจักรทั้งหมดขับเคลื่อนด้วยมอเตอร์อิสระ และแต่ละส่วนของกรงและล้อดึงขับเคลื่อนด้วยเซอร์โวมอเตอร์แบบแม่เหล็กถาวรซิงโครนัสแยกต่างหาก กรงจะถูกขับเคลื่อนให้หมุนผ่านกระปุกเกียร์เฉพาะ ซึ่งช่วยลดความซับซ้อนของโครงสร้างเมื่อเทียบกับเครื่องตีเกลียวแบบแข็งที่ขับเคลื่อนด้วยเพลาเชื่อมต่อภาคพื้นดินแบบดั้งเดิม และทำให้การบำรุงรักษาอุปกรณ์สะดวกยิ่งขึ้น

3.2 การควบคุมเครื่องจักรทั้งหมดใช้ PLC ซีรีส์ Siemens & Inovance และพารามิเตอร์กระบวนการผลิตต่างๆ ถูกตั้งค่าผ่านหน้าจอสัมผัส แต่ละส่วนของกรงและล้อดึงขับเคลื่อนด้วยเซอร์โวมอเตอร์ Jiangsu Zhima และไดรเวอร์มอเตอร์เป็นอุปกรณ์แปลงความถี่ เพื่อให้แน่ใจในความแม่นยำของการส่งกำลัง มอเตอร์ส่งกำลังใช้การป้อนกลับแบบเข้ารหัสแบบกราติง และเครื่องจักรทั้งหมดใช้วิธีการสื่อสารแบบบัสเพื่อรับรองความแม่นยำของการส่งสัญญาณ ในการผลิตจริง ผู้ใช้จะตั้งค่าพารามิเตอร์กระบวนการ เช่น ระยะพิทช์ของแต่ละส่วนของกรง และความเร็วของสายการผลิตบนหน้าจอสัมผัสตามข้อกำหนดของสายเคเบิลที่ต้องการ เมื่อเริ่มทำงาน ความเร็วของแต่ละส่วนที่ส่งกำลังจะถูกคำนวณโดยอัตโนมัติโดย PLC เพื่อให้แน่ใจว่าเครื่องจักรทั้งหมดทำงานพร้อมกันและระยะพิทช์ของลวดบิดมีความแม่นยำ และเพื่อให้ได้การควบคุมความเร็วแบบไม่มีขั้นบันไดของเครื่องจักรทั้งหมด ระบบควบคุมอิเล็กทรอนิกส์มีเทคโนโลยีขั้นสูง ใช้งานสะดวก และทำงานได้อย่างน่าเชื่อถือ

3.3 ใช้หลักการพัลส์ในการตรวจจับลวดขาด ซึ่งสามารถระบุสัญญาณลวดขาดของแกนม้วนใดๆ ในแต่ละส่วนของกรงได้อย่างแม่นยำ ทำให้มั่นใจในความแม่นยำของการตรวจจับ ผ่านการแสดงผลบนหน้าจอสัมผัส ผู้ปฏิบัติงานสามารถแก้ไขปัญหาได้อย่างรวดเร็วและเริ่มการทำงานครั้งต่อไป

3.4 เครื่องจักรใช้ตัวควบคุมโปรแกรม PLC Inovance และบัสภาคสนามเพื่อสั่งการและประสานงานสถานะการทำงานของทุกส่วนของเครื่องจักร และใช้ตัวแปลงความถี่เพื่อควบคุมการสตาร์ทและการทำงานของมอเตอร์ AC ใช้หน้าจอสัมผัส Inovance เพื่อตั้งค่าและแสดงพารามิเตอร์กระบวนการต่างๆ ระบบควบคุมอิเล็กทรอนิกส์มีเทคโนโลยีขั้นสูง ใช้งานง่าย และทำงานได้อย่างน่าเชื่อถือ

4.พารามิเตอร์ทางเทคนิคหลัก

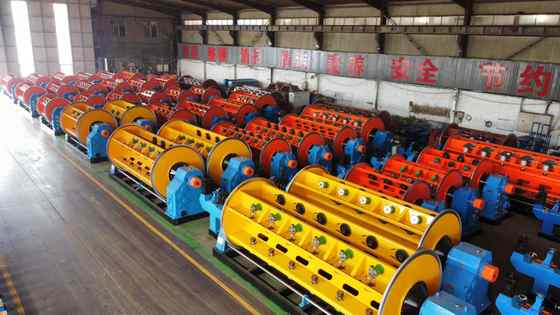

5. รูปภาพ

6.รูปภาพการบรรจุ

7.โรงงานของเราและบทนำ

บริษัท Hebei Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นเมื่อวันที่ 1 สิงหาคม 2549 ตั้งอยู่ในเขตอุตสาหกรรมของเมือง Shawa มณฑลเหอเป่ย ซึ่งตั้งอยู่ตรงกลางสามเหลี่ยมของปักกิ่ง เทียนจิน และฉือเจียจวง บริษัทได้รับประโยชน์จากการคมนาคมที่สะดวกและทรัพยากรเหล็กและเหล็กกล้าที่อุดมสมบูรณ์ เริ่มต้นด้วยการผลิตผลิตภัณฑ์ซีรีส์เครื่องตีเกลียว บริษัทได้ผ่านการพัฒนามา 18 ปี ด้วยการพึ่งพาข้อได้เปรียบด้านบุคลากรและความแข็งแกร่งทางเทคนิคอย่างเต็มที่ บริษัทได้วิจัยและพัฒนาเทคโนโลยีและกระบวนการใหม่ๆ อย่างต่อเนื่อง บรรลุการเติบโตที่มั่นคง

และค่อยๆ พัฒนาไปสู่หน่วยเศรษฐกิจที่ครอบคลุมซึ่งมีเทคโนโลยีการผลิตขั้นสูง กำลังการผลิตที่แข็งแกร่ง และเครือข่ายการขายที่ครอบคลุมทั่วประเทศและต่างประเทศ บริษัทมีพื้นที่โรงงาน 30,000 ตารางเมตร มีพนักงานมากกว่า 100 คน รวมถึงวิศวกรเครื่องกลและไฟฟ้า 12 คน และอุปกรณ์แปรรูปมีมูลค่ารวมกว่า 60 ล้านหยวน ปัจจุบัน ด้วยการนำเข้าอุปกรณ์แปรรูปขนาดใหญ่และการวิจัย พัฒนา และปรับปรุงกระบวนการ บริษัทได้กลายเป็นผู้ผลิตรายเดียวในประเทศจีนที่ผลิตเครื่องตีเกลียวแบบกรง JLK ชุดบนสายการผลิต
