| ชื่ออุปกรณ์: | เครื่องตีเกลียวชนิดโครงแข็ง | การใช้งาน: | การพันสายไฟ |
|---|---|---|---|
| ขนาดรีล: | 500 / 630/710 | วัสดุ: | เหล็ก,ทองแดง |
| รหัส HS: | 847940 | สีอุปกรณ์: | ความต้องการของลูกค้า |
| ระยะเวลาการรับประกัน: | รับประกัน 1 ปี | ||
| เน้น: | เครื่องพันสายไฟแบบแข็ง,เครื่องพันสายไฟแบบอลูมิเนียม,เครื่องพันสายไฟแบบใช้มอเตอร์ |
||
เครื่องพันสายไฟและสายเคเบิลชนิดเฟรมแข็งมอเตอร์สำหรับอลูมิเนียม
1. การสมัคร
เครื่องพันเกลียวแบบแข็งใช้สำหรับพันสายไฟทองแดง อลูมิเนียม และอลูมิเนียมอัลลอยด์และตัวนำที่มีความยาวและหน้าตัดขนาดใหญ่ การพันเกลียวแบบอัด อัดแน่นทรงกลมหรือรูปทรงเซกเตอร์ (ตรงหรือก่อนเกลียว) ตามความต้องการของลูกค้า นอกจากนี้เรายังปรับแต่งเครื่องพันเกลียวแบบกรงนี้ตามความต้องการของลูกค้า
2. ส่วนประกอบหลัก
2.1 ผ่อนชำระ 1 ชุด
2.2 12.18B เครื่องตีเกลียวแบบแข็ง 1 ชุด
2.3 ตัวยึดแม่พิมพ์อัดและประกอบ 1 ชุด
2.4 เครื่องติดเทปแบบศูนย์กลาง 1 ชุด
เคาน์เตอร์ 2.5 เมตร 1 ชุด
2.6 กว้าน 1 ชุด
2.7 แท่นยืนขวาง 1 ชุด
2.8 การรับแบบคอลัมน์ 1 ชุด
2.9 มอเตอร์ + ตัวลดความเร็ว 1 ชุด
2.10 เพลาส่งกำลัง 1 ชุด
2.11 ตู้ควบคุมไฟฟ้า (ตู้หลัก และตู้ควบคุมการทำงาน) อย่างละ 1 ชุด
3. คุณสมบัติ
3.1 การพันโครงแบบแข็งได้รับการออกแบบด้วย Bobbin Cage 1+6+12+18+24+30+36
3.2 เครื่องพันกรงแบบแข็งชนิดเฟรมสำหรับงานหนัก กรงที่รองรับแบริ่งลูกกลิ้งปรับแนวได้เองที่ปลายทั้งสองด้าน เกียร์แบบปิดทั้งหมด ระบบหล่อลื่นแบบรวมศูนย์สำหรับแบริ่ง ขับเคลื่อนไปยังกรง
3.3 การโหลดกลุ่มกระสวยโดยใช้พื้นไฮดรอลิก รถตักด้านข้างก็เป็นทางเลือกเช่นกัน
3.4 กว้านล้อคู่แบบเอียงเหมาะสำหรับการอัดน้ำหนักมาก
3.5 ดิสก์ชนิดเบรกลมสำหรับกรง
3.6 PLC พร้อมอุปกรณ์เสริม
4.ข้อมูลทางเทคนิค
|
รุ่น (เครื่องพันเกลียวแบบแข็ง)
|
เจแอลเค-500 | เจแอลเค-630 | เจแอลเค-710/720 | |
| เส้นผ่านศูนย์กลางของเส้นลวดเดี่ยว | ทองแดง | φ1.5-5 มม | φ1.5-5 มม | φ1.5-5 มม |
| อลูมิเนียม | φ1.5-5 มม | φ1.5-5 มม | φ1.5-5 มม | |
|
OD ตัวนำตีเกลียวสูงสุด
|
φ35-55 มม | φ35-55 มม | φ35-55 มม | |
| สนามควั่น | 6 กรงลากกระสวย | 40-719 มม | 51-896 มม | 54-963 มม |
| 12 กระสวยลากกรง | 40-719 มม | 51-896 มม | 54-963 มม | |
| 18 กรงลากกระสวย | 44-793 มม | 63-1,056 มม | 57-1012 มม | |
| 24 กระสวยลากกรง | 51-924 มม | 71-1246 มม | 66-1190 มม | |
| 30 กระสวยลากกรง | 57-1028 มม | 87-1553 มม | 79-1403 มม | |
| ความเร็วในการหมุน | 6 กรงลากกระสวย | 230.6 รอบ/นาที | 180.1 รอบ/นาที | 150.6 รอบ/นาที |
| 12 กระสวยลากกรง | 230.6 รอบ/นาที | 180.1 รอบ/นาที | 150.6 รอบ/นาที | |
| 18 กรงลากกระสวย | 208.5 รอบ/นาที | 155 รอบ/นาที | 142.6 รอบ/นาที | |
| 24 กระสวยลากกรง | 179 รอบ/นาที | 130.1 รอบ/นาที | 122.3 รอบ/นาที | |
| 30 กระสวยลากกรง | 161.8 รอบ/นาที | 115.9 รอบ/นาที | 102.7 รอบ/นาที | |
| กว้าน | เส้นผ่านศูนย์กลางล้อกว้าน | 2000 มม | 2000 มม | 2000 มม |
| แรงดึงออกสูงสุด | 30 ต | 30 ต | 40 ต | |
| อุปกรณ์พรีเกลียว | ขว้าง | 500-2500มม | 500-2500มม | 500-2500มม |
|
กำลังมอเตอร์
|
90-180 กิโลวัตต์ | 110-180 กิโลวัตต์ | 130-180 กิโลวัตต์ | |
|
ขนาดกระสวย
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
กระสวยจ่ายศูนย์
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
หยิบกระสวยขึ้น
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
ความเร็วเชิงเส้นดึงออกสูงสุด
|
69 ม./นาที | 69 ม./นาที | 62 ม./นาที | |
|
ความสูงกลาง
|
1,000 มม | 1100 มม | 1100 มม | |

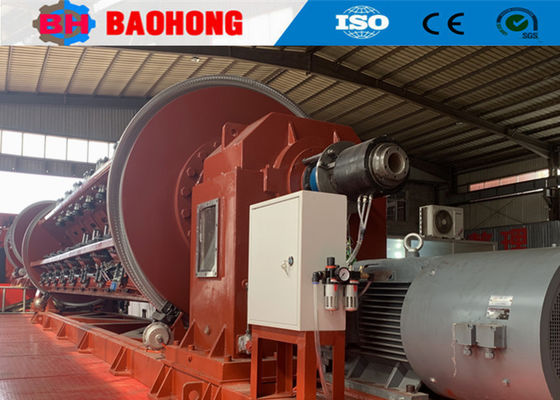

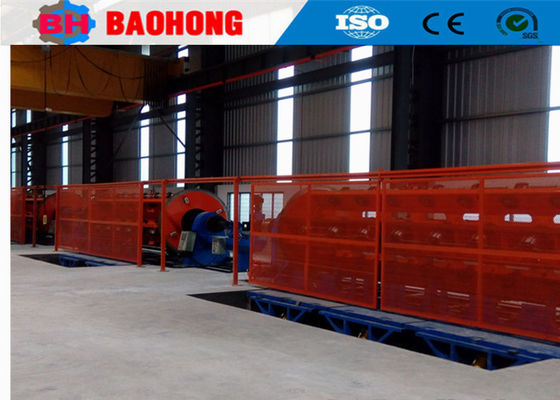

5. ภาพถ่าย
6. บรรจุรูปถ่าย
7. โรงงานของเราและการแนะนำ
Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2549 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมือง Hejian จังหวัด Hebei เป็นผู้ผลิตมืออาชีพรายใหญ่ที่สุดสำหรับเครื่องพันสายไฟและเครื่องวางสายในจีนตอนเหนือ
ตั้งแต่ปี 2549 อาศัยการดูแลและสนับสนุนลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องพันลวดและเครื่องวาง และได้ทำการปรับปรุงอย่างมาก ตอนนี้เรากลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตซีรีส์เครื่องตีเกลียวแข็ง JLK ให้เป็นสายการผลิตในจีน และเรายังได้พัฒนาสายต่อแบบข้าม JGB Bow, สายวางสายเคเบิลแบบข้ามประเภท CGB Bow และสายวางสายแบบ CLY High speed Cradle type Laying-up
ปัจจุบัน Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร เวิร์กช็อปการผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงาน R&D 10 คน ปัจจุบันมูลค่าผลผลิตต่อปีมากกว่า 10 ล้านดอลลาร์ และได้พัฒนาจนเป็นหนึ่งในผู้ผลิตเครื่องพันเกลียวที่สำคัญที่สุดในประเทศจีน
