รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่ออุปกรณ์: | เครื่องตีเกลียวโครงแข็งลวดทองแดง | เหมาะสำหรับ: | การพันสายไฟ |
|---|---|---|---|
| ขนาดม้วน: | 500/630 เป็นต้น | วัสดุ: | ลวด Cu, ลวด Al, ลวดเหล็ก |
| สนามควั่น: | 500-2500มม | เส้นผ่านศูนย์กลางล้อ: | 2000 มม. |
| ตัวนำตีเกลียวสูงสุด OD: | φ35-55 มม | รหัส HS: | 8479400000 |
| สีอุปกรณ์: | ไม่จำเป็น | ||
| เน้น: | เครื่องบดสายทองแดงอลูมิเนียม,เครื่องบานกรอบแข็ง 2500mm,เครื่องบดขีดแข็งพร้อมการรับประกัน |
||

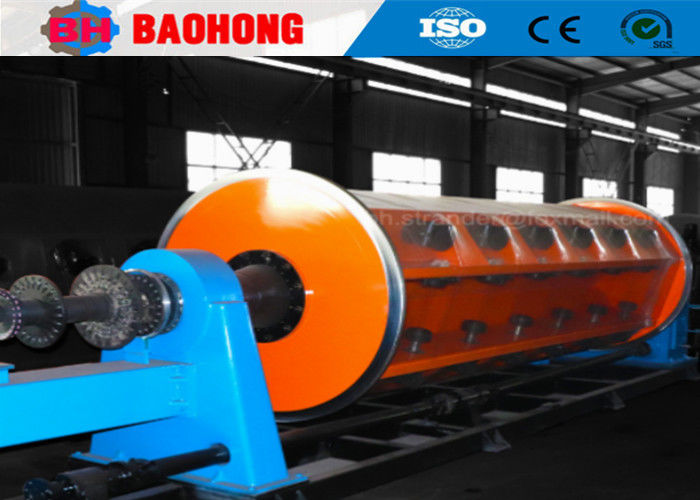

เครื่องจักรพันสายไฟอลูมิเนียมทองแดงแบบโครงแข็ง ระยะพิทช์ 2500 มม.
1. การใช้งาน
เครื่องจักรนี้ส่วนใหญ่ใช้สำหรับการพันและอัดตัวนำทองแดงหรืออลูมิเนียมแบบภาคตัดขวางหรือแบบกลม รวมถึงตัวนำแบบเกลียวล่วงหน้า เป็นต้น
2. ส่วนประกอบหลัก
2.1 เครื่องป้อนสาย
2.2 เครื่องพันสายแบบโครงแข็ง
2.3 ตัวจับยึดแม่พิมพ์อัดและประกอบ
2.4 เครื่องพันเทปแบบศูนย์กลาง
2.5 เครื่องวัดระยะทาง
2.6 เครื่องดึงสาย (พร้อมกระปุกเกียร์ 36 ระดับ)
2.7 แท่นเลื่อน
2.8 เครื่องม้วนแบบเสา
2.9 เพลาส่งกำลัง
2.10 ตู้ควบคุมไฟฟ้า
3. คุณสมบัติ
3.1 เราปรับแต่งเครื่องพันสายแบบกรงนี้ตามความต้องการของลูกค้า
3.2 เครื่องม้วนและแท่นเลื่อนสามารถใช้แบบเสาและแบบสะพานได้เช่นกัน
3.3 การโหลดชุดแกนม้วนใช้แบบพื้นไฮดรอลิก เครื่องยกแบบรถเข็นด้านข้างก็เป็นทางเลือกเช่นกัน
3.4 เครื่องจักรใช้เพลาหลักสำหรับการซิงโครไนซ์ ซึ่งรับประกันความแม่นยำและระยะพิทช์การพันที่เสถียร
4. พารามิเตอร์ทางเทคนิค
| รุ่น (เครื่องพันสายแบบโครงแข็ง) | JLK-500 | JLK-630 | JLK-710/720 | |
| เส้นผ่านศูนย์กลางลวดเดี่ยว | ทองแดง | φ1.5-5 มม. | φ1.5-5 มม. | φ1.5-5 มม. |
| อลูมิเนียม | φ1.5-5 มม. | φ1.5-5 มม. | φ1.5-5 มม. | |
| เส้นผ่านศูนย์กลางตัวนำพันสูงสุด | φ35-55 มม. | φ35-55 มม. | φ35-55 มม. | |
| ระยะพิทช์การพัน | กรงพันสาย 6 แกนม้วน | 40-719 มม. | 51-896 มม. | 54-963 มม. |
| กรงพันสาย 12 แกนม้วน | 40-719 มม. | 51-896 มม. | 54-963 มม. | |
| กรงพันสาย 18 แกนม้วน | 44-793 มม. | 63-1056 มม. | 57-1012 มม. | |
| กรงพันสาย 24 แกนม้วน | 51-924 มม. | 71-1246 มม. | 66-1190 มม. | |
| กรงพันสาย 30 แกนม้วน | 57-1028 มม. | 87-1553 มม. | 79-1403 มม. | |
| ความเร็วรอบ | กรงพันสาย 6 แกนม้วน | 230.6 รอบ/นาที | 180.1 รอบ/นาที | 150.6 รอบ/นาที |
| กรงพันสาย 12 แกนม้วน | 230.6 รอบ/นาที | 180.1 รอบ/นาที | 150.6 รอบ/นาที | |
| กรงพันสาย 18 แกนม้วน | 208.5 รอบ/นาที | 155 รอบ/นาที | 142.6 รอบ/นาที | |
| กรงพันสาย 24 แกนม้วน | 179 รอบ/นาที | 130.1 รอบ/นาที | 122.3 รอบ/นาที | |
| กรงพันสาย 30 แกนม้วน | 161.8 รอบ/นาที | 115.9 รอบ/นาที | 102.7 รอบ/นาที | |
| เครื่องดึงสาย | เส้นผ่านศูนย์กลางล้อดึงสาย | 2000 มม. | 2000 มม. | 2000 มม. |
| แรงดึงสูงสุด | 30 ตัน | 30 ตัน | 40 ตัน | |
| อุปกรณ์เกลียวล่วงหน้า | ระยะพิทช์ | 500-2500 มม. | 500-2500 มม. | 500-2500 มม. |
| กำลังมอเตอร์ | 90-180 กิโลวัตต์ | 110-180 กิโลวัตต์ | 130-180 กิโลวัตต์ | |
| ขนาดแกนม้วน | 500*375*127 | 630*475*127 | 710*530*127 | |
| แกนม้วนป้อนกลาง | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| แกนม้วนรับสาย | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| ความเร็วเชิงเส้นดึงสูงสุด | 69 ม./นาที | 69 ม./นาที | 62 ม./นาที | |
| ความสูงศูนย์กลาง | 1000 มม. | 1100 มม. | 1100 มม. | |
5. รูปภาพ
6. รูปภาพบรรจุภัณฑ์
7. แนะนำโรงงานและบริษัทของเรา
บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2549 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจเมือง Hejian มณฑล Hebei เป็นผู้ผลิตเครื่องจักรพันสายไฟและเครื่องจักรวางสายไฟระดับมืออาชีพที่ใหญ่ที่สุดในภาคเหนือของจีน
ตั้งแต่ปี 2549 ด้วยการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องจักรพันสายไฟและเครื่องจักรวางสายไฟ และได้พัฒนาไปอย่างมาก ตอนนี้เราได้กลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตเครื่องจักรพันสายไฟแบบโครงแข็งซีรีส์ JLK ให้เป็นสายการผลิตในประเทศจีน และเรายังได้พัฒนาสายการผลิตแบบ JGB Bow skip, สายการผลิตแบบ CGB Bow skip และสายการผลิตแบบ CLY High speed Cradle Laying-up ด้วยตนเอง
ปัจจุบัน Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร โรงงานผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงาน R&D 10 คน มูลค่าผลผลิตต่อปีมากกว่า 10 ล้านดอลลาร์ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องจักรพันสายไฟที่สำคัญที่สุดในประเทศจีน
