รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | เครื่องพันสายไฟและสายเคเบิลชนิดแข็ง | แอปพลิเคชัน: | การพันลวด |
|---|---|---|---|
| กระสวย: | 500/630/710/720 | วัสดุ: | ลวดทองแดง ลวดอลูมิเนียม และลวดเหล็กกล้า |
| OD ตัวนำตีเกลียวสูงสุด: | φ35-55มม | พีแอลซี แบรนด์: | ซีเมนส์ |
| สี: | กำหนดเอง | ระยะเวลารับประกัน: | รับประกันหนึ่งปี |
| เน้น: | เครื่องพันสายไฟแบบแข็ง,เครื่องพันสายไฟแบบ PLC,เครื่องพันสายไฟขนาด 62.3 ม./นาที |
||
DIN 4639 PLC เครื่องพันลวดและสายเคเบิลชนิดแข็งชนิดเหล็กกล้า 62.3 ม./นาที
1. บทนำ
เครื่องนี้ใช้สำหรับลวดอะลูมิเนียมเปลือยเกลียวขนาดกะทัดรัด ลวดทองแดงเปลือย และ ACSR เพื่อผลิตสายไฟ
2. คุณสมบัติ
1) การพันโครงแบบแข็งได้รับการออกแบบด้วย 1+6+12+18+24+30+36 Bobbin Cage
2) กระสวย: 500 มม. 630 มม. 710 มม. DIN 46397 มาตรฐาน / ดัดแปลง
3) ขับเคลื่อนด้วยกล่องเกียร์แปรผัน 36 ระดับ การลากแบบคู่และอุปกรณ์ที่ใช้งานแบบคู่การกระจายลวดตามธรรมชาติช่วยหลีกเลี่ยงการเสียดสีความเสียหายเมื่อควั่น
4) อุปกรณ์หยุดฉุกเฉินขั้นสูงสุด ควบคุมโดยตรงทุกม้วนทันทีที่ลวดขาดเครื่องจะหยุดอัตโนมัติทันที
5) เสริมความมั่นใจหลังจากสายไฟขาด โดยเฉพาะอย่างยิ่งเหมาะสำหรับสายไฟและการเชื่อมโยงข้ามที่มีความหนาแน่นสูง การผลิตสายเคเบิล
6) ระบบควบคุม Siemens PLC ทำงานบนหน้าจอสัมผัส
3. ข้อมูลทางเทคนิค
| รุ่น (เครื่องตีเกลียวแบบแข็ง) | เจแอลเค-500 | เจแอลเค-630 | JLK-710/720 | |
| เส้นผ่านศูนย์กลางของสายเดี่ยว | ทองแดง | φ1.5-5มม | φ1.5-5มม | φ1.5-5มม |
| อลูมิเนียม | φ1.5-5มม | φ1.5-5มม | φ1.5-5มม | |
| OD ตัวนำตีเกลียวสูงสุด | φ35-55มม | φ35-55มม | φ35-55มม | |
| สนามควั่น | 6กระสวยตีกรง | 40-719 มม | 51-896 มม | 54-963 มม |
| 12 Bobbin Stranding Cage | 40-719 มม | 51-896 มม | 54-963 มม | |
| 18 Bobbin Stranding Cage | 44-793 มม | 63-1056 มม | 57-1012 มม | |
| 24กระสวยตีกรง | 51-924 มม | 71-1246 มม | 66-1190 มม | |
| 30 Bobbin Stranding Cage | 57-1028 มม | 87-1553 มม | 79-1403 มม | |
| ความเร็วในการหมุน | 6กระสวยตีกรง | 230.6 รอบ/นาที | 180.1 รอบ/นาที | 150.6 รอบ/นาที |
| 12 Bobbin Stranding Cage | 230.6 รอบ/นาที | 180.1 รอบ/นาที | 150.6 รอบ/นาที | |
| 18 Bobbin Stranding Cage | 208.5 รอบ/นาที | 155 รอบ/นาที | 142.6 รอบ/นาที | |
| 24กระสวยตีกรง | 179 รอบ/นาที | 130.1 รอบ/นาที | 122.3 รอบ/นาที | |
| 30 Bobbin Stranding Cage | 161.8 รอบ/นาที | 115.9 รอบ/นาที | 102.7 รอบ/นาที | |
| กว้าน | เส้นผ่านศูนย์กลางล้อกว้าน | 2000 มม | 2000 มม | 2000 มม |
| แรงดึงออกสูงสุด | 30 ต | 30 ต | 40 ต | |
| อุปกรณ์ก่อนเกลียว | ขว้าง | 500-2500มม | 500-2500มม | 500-2500มม |
| กำลังมอเตอร์ | 90-180 กิโลวัตต์ | 110-180 กิโลวัตต์ | 130-180 กิโลวัตต์ | |
| ขนาดกระสวย | 500*375*127 | 630*475*127 | 710*530*127 | |
| Center Payoff กระสวย | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| กระสวย Take-up | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| ความเร็วเชิงเส้นลากสูงสุด | 69 ม./นาที | 69 ม./นาที | 62 ม./นาที | |
| เซ็นทรัลไฮท์ | 1,000 มม | 1100 มม | 1100 มม | |

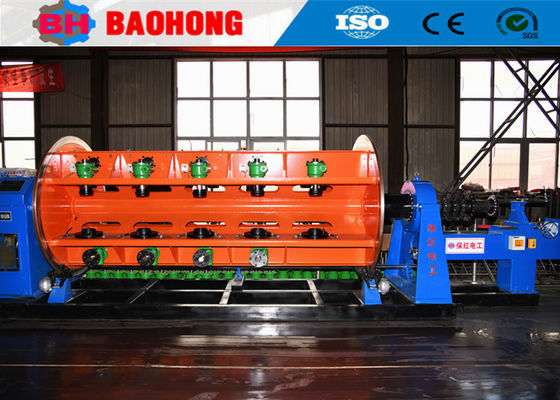

4. รูปถ่าย

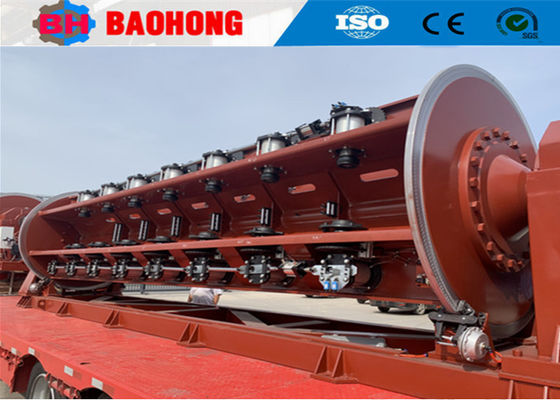

5. รูปถ่ายบรรจุ
6. โรงงานและการแนะนำของเรา
Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2549 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมืองเหอเจียน มณฑลเหอเป่ย เป็นผู้ผลิตมืออาชีพรายใหญ่ที่สุดสำหรับเครื่องพันสายไฟและเครื่องวางสายในภาคเหนือของจีน
ตั้งแต่ปี 2549 ขึ้นอยู่กับการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องพันลวดและเครื่องวางสายและได้ทำการปรับปรุงอย่างมากตอนนี้เราได้กลายเป็นโรงงานเพียงแห่งเดียวที่สามารถพัฒนาการผลิตชุดเครื่องตีเกลียวแบบแข็งของ JLK เพื่อเป็นสายการประกอบในจีน และเรายังได้พัฒนาสายการลากสายแบบข้ามคันธนู JGB สายการเดินสายแบบข้ามสายแบบข้ามคันธนู CGB และ CLY ความเร็วสูง Cradle ประเภท Laying-up line
ตอนนี้ Hejian Baohong เครื่องจักรไฟฟ้า Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร การประชุมเชิงปฏิบัติการการผลิต 8000 ตารางเมตรบริษัท ของเรามีพนักงาน 60 คนรวมถึงพนักงาน R & D 10 คนมูลค่าการส่งออกต่อปีมากกว่า 10 ล้านดอลลาร์ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องจักร Stranding ที่สำคัญที่สุดในประเทศจีน
