รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | เครื่องพันเกลียวอัตโนมัติเต็มรูปแบบ | กระสวย: | 500/630/710 |
|---|---|---|---|
| ใช้สำหรับ: | การพันสายไฟและตัวนำ | วิธีการโหลด: | โหลดด้านล่างด้านข้าง |
| สนามควั่น: | ปรับระดับได้ | ยี่ห้อ: | บี.เอช |
| รถยนต์: | ซีเมนส์ | สี: | ตามคำขอของลูกค้า |
| เน้น: | rigid frame stranding machine,สายไฟสายสัญญาณ stranding machine |
||
เครื่องทําสายไฟฟ้าแบบแข็งแบบอัตโนมัติ
1การใช้งาน
เครื่องนี้ใช้เป็นหลักสําหรับ stranding และ compacting ของทองแดงหรืออะลูมิเนียมภาคหรือสายประสานกลม, รวมทั้งสายประสานภาคก่อน spiral เป็นต้นระบบควบคุมอิเล็กทรอนิกส์แยกกัน ระบบไฮดรอลิกควบคุมการยกและลงของบราคเกต
2ส่วนประกอบหลัก
2.1 ผลตอบแทน (ชนิดหมาก + แบบคง)
2.2 กรงขวางแข็ง
2.3 ตัวถือพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์
2.4 เครื่องจับเทปแบบตั้งใจ
2.6 Capstan (พร้อมกล่องเกียร์ 36 ขั้นตอน)
2.7 หน่วยขบวน
2.8 ประเภทเสา
2.9 มอเตอร์ + คูณเครื่องลดความเร็ว
2.10 แกนขนส่ง
2.11 ตู้ควบคุมไฟฟ้า (ตู้หลักและตู้ทํางาน)
3ลักษณะ
3.1 เราปรับปรุงเครื่องสตรอนด์ชนิดกรงนี้ตามความต้องการของลูกค้า
3.2การบรรจุและถอนสินค้า เป็นการตั้งตําแหน่งอัตโนมัติ ซึ่งเป็นการทํางานที่ง่ายมาก
3.3 การบรรทุกกลุ่ม bobbin โดยใช้ชนิดพื้นไฮดรอลิก เครื่องบรรทุกรถคันข้างก็เป็นตัวเลือกเช่นกัน
3.4 ระบบการตั้งตําแหน่งช้า ให้แน่ใจว่ามุมการบรรทุกและการปล่อยของถูกต้อง
3.5 แบบดิสก์ เบรคลมสําหรับ Cage
3.6 อุปกรณ์ PLC ปรับแต่งตามต้องการ
4. ข้อมูลเทคนิค
| รูปแบบ (เครื่องสแตนดิ่งแข็ง) | JLK-500 | JLK-630 | JLK-710/720 | |
| กว้างของสายเดียว | ทองแดง | φ1.5-5 มม. | φ1.5-5 มม. | φ1.5-5 มม. |
| อลูมิเนียม | φ1.5-5 มม. | φ1.5-5 มม. | φ1.5-5 มม. | |
| OD ขนาดสูงสุดของตัวนํา | φ35-55 มิลลิเมตร | φ35-55 มิลลิเมตร | φ35-55 มิลลิเมตร | |
| สแตนดิ่ง พีช | 6 กล่องสําหรับการวางปลา | 40-719 มม. | 51-896 มม. | 54-963 มิลลิเมตร |
| 12 กล่องที่วางปลา | 40-719 มม. | 51-896 มม. | 54-963 มิลลิเมตร | |
| 18 กล่องที่วางปลา | 44-793 มม. | 63-1056 มม. | 57-1012 มม. | |
| 24 กรง ที่ ใช้ สําหรับ ปลา บ๊อบบิน | 51-924 มม. | 71-1246 มิลลิเมตร | 66-1190 มิลลิเมตร | |
| 30 กรง ปะทะ ปะทะ | 57-1028 มม. | 87-1553 มม. | 79-1403 มิลลิเมตร | |
| ความเร็วหมุน | 6 กล่องสําหรับการวางปลา | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 กล่องที่วางปลา | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 กล่องที่วางปลา | 208.5 รอบ/นาที | 155 รอบ/นาที | 142.6 r/min | |
| 24 กรง ที่ ใช้ สําหรับ ปลา บ๊อบบิน | 179 รอบ/นาที | 130.1 r/min | 122.3 รอบ/นาที | |
| 30 กรง ปะทะ ปะทะ | 161.8 รอบ/นาที | 115.9 r/min | 102.7 รอบ/นาที | |
| แคปสตาน | กว้างล้อ Capstan | ขนาด: | ขนาด: | ขนาด: |
| พลังดึงออกสูงสุด | 30 T | 30 T | 40 T | |
| อุปกรณ์ลวดลม | ปิช | 500-2500 มม. | 500-2500 มม. | 500-2500 มม. |
| พลังงานของเครื่องยนต์ | 90-180 KW | 110-180 KW | 130-180 KW | |
| ขนาดของกระบอก | 500*375*127 | 630*475*127 | 710*530*127 | |
| เซ็นเตอร์เพย์ออฟ โบบิน | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| บ๊อบบิน | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| ความเร็วเส้นทางสูงสุดในการออก | 69 m/min | 69 m/min | 62 m/min | |
| ความสูงกลาง | ขนาด: 1000 mm | 1100 มม. | 1100 มม. | |

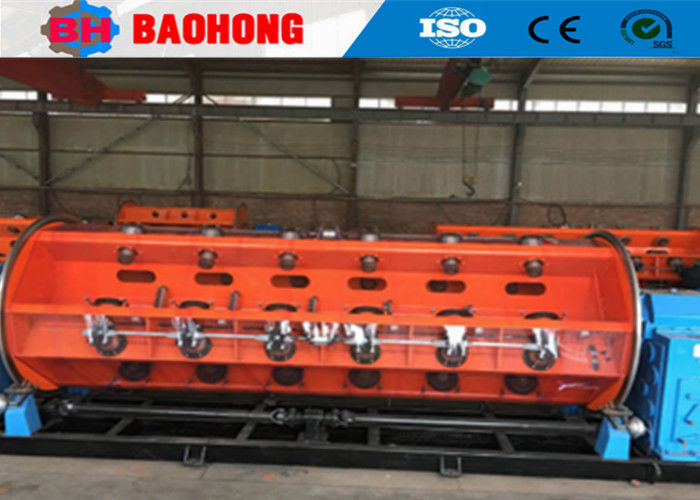

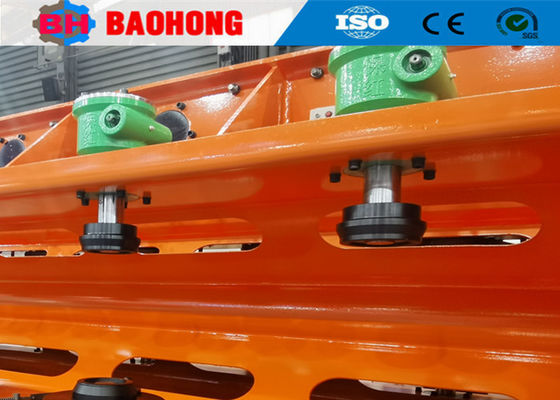

5. ภาพ
6รูปถ่ายบรรจุ
7โรงงานของเราและการแนะนํา
บริษัทเฮจั่น บาฮอง เครื่องจักรไฟฟ้า จํากัด ก่อตั้งเมื่อปี 2006 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมืองเฮจั่น จังหวัดเฮเบ่ยได้เป็นผู้ผลิตมืออาชีพที่ใหญ่ที่สุดสําหรับ เครื่องสแตนเดอร์และเครื่องวางในจีนเหนือ.
ตั้งแต่ปี 2006 โดยพึ่งพาการดูแลและการสนับสนุนของลูกค้าของเราBaohong เครื่องจักรกลได้อุทิศไว้ในการวิจัยและการพัฒนาของเครื่องสาย stranding และเครื่องวางขึ้นและได้มีการปรับปรุงที่ดีตอนนี้เรากลายเป็นโรงงานเดียวที่สามารถพัฒนาการผลิตของ JLK เครื่องยางเข้มแข็งชุดเป็นการประมวลผลสายประกอบในจีนและเรายังได้อิสระพัฒนา JGB Bow skip สตรังเส้น, สายเชื่อมสาย CGB Bow skip และสายวางสาย CLY Cradle ความเร็วสูง
ตอนนี้ Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10000 ตารางเมตร, โรงงานผลิต 8000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน, รวมถึงพนักงาน R & D 10 คนปัจจุบันมูลค่าผลิตรายปีมากกว่า 10 ล้านดอลลาร์และได้พัฒนาขึ้นเป็นหนึ่งในผู้ผลิตเครื่องยนต์ Stranding ที่สําคัญที่สุดในจีน
