รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่ออุปกรณ์: | เครื่องพันเกลียวดาวเคราะห์ ACSR | พิมพ์: | รูปร่างของดาวเคราะห์ |
|---|---|---|---|
| กระสวยขนาด: | 500,630 เป็นต้น | วัสดุ: | ทองแดง, อัล, สายเหล็ก |
| สูงสุด ตัวนำตีเกลียว OD(315): | φ14มม | สนามควั่น: | ปรับระดับได้ |
| ระยะเวลาการรับประกัน: | 12 เดือน | สีอุปกรณ์: | ไม่จำเป็น |
| แอปพลิเคชัน: | การตึงเครียด | ||
| เน้น: | เครื่องพันเกลียวดาวเคราะห์ ACSR,ACSR เครื่องติดสายเคเบิลดาว |
||

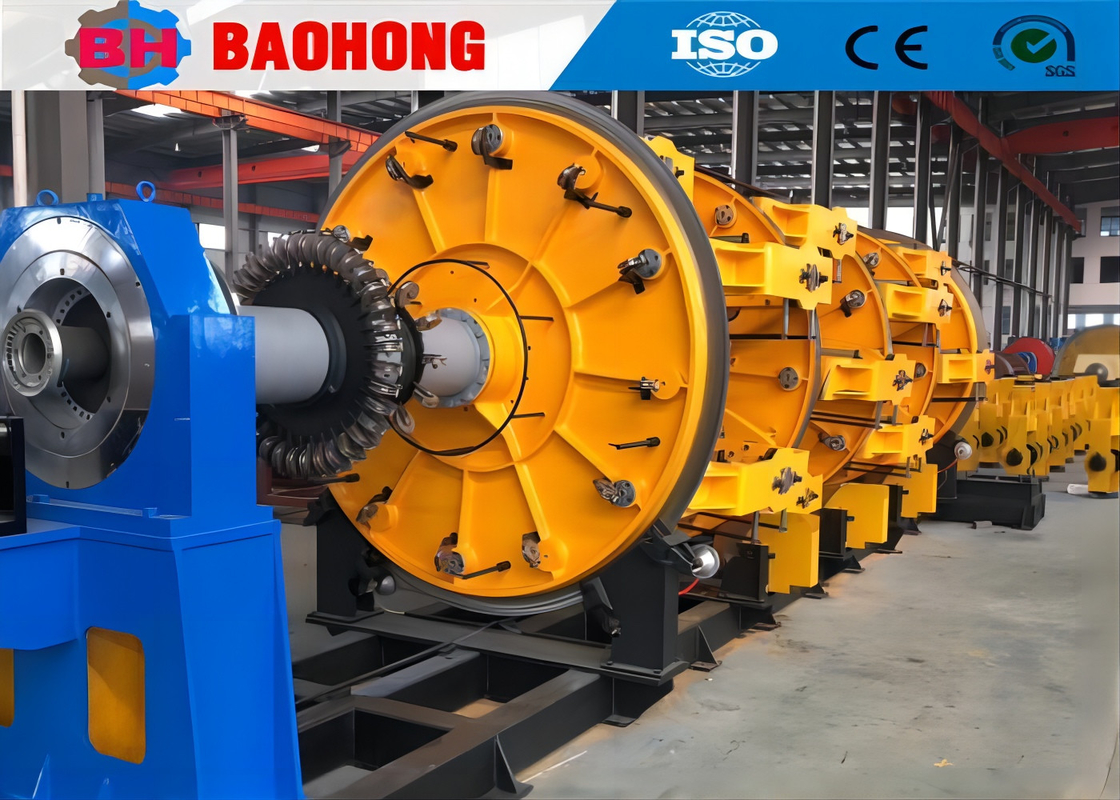

เครื่องจักรพันสายเคเบิล ACSR ทองแดงอลูมิเนียมแบบดาวเคราะห์
1. การใช้งาน
เครื่องจักรนี้ส่วนใหญ่ใช้สำหรับการพันเกลียวแบบย้อนกลับของแกนลวดทองแดงอลูมิเนียม, ลวดเหล็กหุ้มอลูมิเนียม และแกนฉนวน
ตัวปรับความตึงสายพานแบบใหม่ใช้บล็อกเสียดทานที่ทนทานต่อการสึกหรอสูง ทำให้การปรับสะดวกยิ่งขึ้นและมีอายุการใช้งานยาวนานขึ้น
2. คุณสมบัติหลัก
2.1. วิธีการพันแบบย้อนกลับ: กลไกแบบดาวเคราะห์
2.2. กรงพันแบบไม่มีแกนพร้อมกลไกควบคุมแรงเสียดทาน
2.3. เพลาส่งกำลังเชื่อมต่อชิ้นส่วนเครื่องจักรทั้งหมดเข้าด้วยกันเพื่อรักษาความสม่ำเสมอของระยะพิทช์การพัน ซึ่งสามารถเลือกการซิงโครไนซ์ความถี่เพื่อควบคุมเครื่องจักรได้
2.4. ความแข็งแรงสูง ประสิทธิภาพสูง ความเร็วสูง และแรงเฉื่อยต่ำ
2.5. ระบบควบคุม PLC ทำงานบนหน้าจอสัมผัส
3. พารามิเตอร์ทางเทคนิค
| รุ่น (เครื่องจักรพันสายแบบดาวเคราะห์) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| เส้นผ่านศูนย์กลางลวดเดี่ยว | ทองแดง | φ1-1.6 มม. | φ1-4 มม. | φ1.2-5 มม. | φ1.5-5 มม. |
| อลูมิเนียม | φ1.2-2 มม. | φ1.2-4 มม. | φ1.4-5 มม. | φ2.0-5 มม. | |
| เส้นผ่านศูนย์กลางภายนอกตัวนำที่พันสูงสุด | φ14 มม. | φ28 มม. | φ35 มม. | φ45 มม. | |
| ระยะพิทช์การพัน | กรงพัน 6 แกน | 26-435 | 39-695 | 44-770 | 48-840 |
| กรงพัน 12 แกน | 30-526 | 43-774 | 47-858 | 50-928 | |
| กรงพัน 18 แกน | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| กรงพัน 24 แกน | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| ความเร็วรอบ | กรงพัน 6 แกน | 218 รอบ/นาที | 120 รอบ/นาที | 106 รอบ/นาที | 55 รอบ/นาที |
| กรงพัน 12 แกน | 118 รอบ/นาที | 110 รอบ/นาที | 97.5 รอบ/นาที | 45 รอบ/นาที | |
| กรงพัน 18 แกน | 108 รอบ/นาที | 100 รอบ/นาที | 82.9 รอบ/นาที | 35 รอบ/นาที | |
| กรงพัน 24 แกน | 98 รอบ/นาที | 90 รอบ/นาที | 74 รอบ/นาที | 25 รอบ/นาที | |
| Capstan | เส้นผ่านศูนย์กลางล้อ Capstan | 1000 มม. | 1600 มม. | 1800 มม. | 2000 มม. |
| แรงดึงสูงสุด | 2 ตัน | 5 ตัน | 10 ตัน | 15 ตัน | |
| กำลังมอเตอร์ | 18.5 กิโลวัตต์ | 22 กิโลวัตต์ | 37 กิโลวัตต์ | 55 กิโลวัตต์ | |
| ขนาดแกน | 315 มม. | 400 มม. | 500 มม. | 630 มม. | |
| แกนป้อนกลาง | 315 มม. | 1250 มม. | 1600 มม. | 1600 มม. | |
| แกนรับ | 1250 มม. | 2000 มม. | 2000 มม. | 2500 มม. | |
| ความเร็วเชิงเส้นดึงสูงสุด | 25 ม./นาที | 30 ม./นาที | 34.7 ม./นาที | 20 ม./นาที | |
| ความสูงกลาง | 1000 มม. | 1000 มม. | 1000 มม. |
1100 มม.
|
|
4. เอกสารที่จัดส่ง
4.1 คู่มือผู้ใช้ 1 ชุด
4.2 แบบฐานราก 1 ชุด
4.3 แบบรูปลักษณ์ภายนอก 1 ชุด
4.4 แผนภาพการติดตั้งไฟฟ้า 1 ชุด
4.5 ข้อมูลจำเพาะ AC/DC 1 ชุด
4.6 แผนภาพการวางสายวงจรลม ฯลฯ 1 ชุด
5. รูปภาพ
6. รูปภาพการบรรจุ
7. โรงงานและการแนะนำของเรา
บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2006 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมือง Hejian มณฑล Hebei เป็นผู้ผลิตเครื่องจักรพันสายและเครื่องจักรวางสายแบบมืออาชีพที่ใหญ่ที่สุดในภาคเหนือของจีน
ตั้งแต่ปี 2006 ด้วยการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องจักรพันสายและเครื่องจักรวางสาย และได้พัฒนาไปอย่างมาก ตอนนี้เราได้กลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตเครื่องจักรพันสายแบบแข็งรุ่น JLK ให้เป็นสายการผลิตในประเทศจีน และเรายังได้พัฒนาสายการผลิตแบบ Bow skip รุ่น JGB, สายเคเบิลแบบ Bow skip รุ่น CGB และสายวางแบบ High speed Cradle รุ่น CLY ด้วยตนเอง
ปัจจุบัน Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร โรงงานผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงาน R&D 10 คน มูลค่าผลผลิตต่อปีมากกว่า 10 ล้านดอลลาร์ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องจักรพันสายที่สำคัญที่สุดในประเทศจีน
