รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่ออุปกรณ์: | เครื่องพันสายเคเบิลดาวเคราะห์แบบกรง | เหมาะสำหรับ: | การพันสายไฟ |
|---|---|---|---|
| วัสดุ: | ลวด Cu, Al และลวดเหล็ก | Max.stranded OD (500): | φ35มม |
| ความเร็วเส้นทางสูงสุด ((630): | 20 ม./นาที | รหัส HS: | 8479400000 |
| สีอุปกรณ์: | ตามคำขอ | ระยะเวลาการรับประกัน: | 1 ปี |
| เน้น: | เครื่องสตรอันดารีสเตรนดารีสเตรนดารี,เครื่องติดสายไฟฟ้า,จีน เครื่องบดดวงดาว |
||

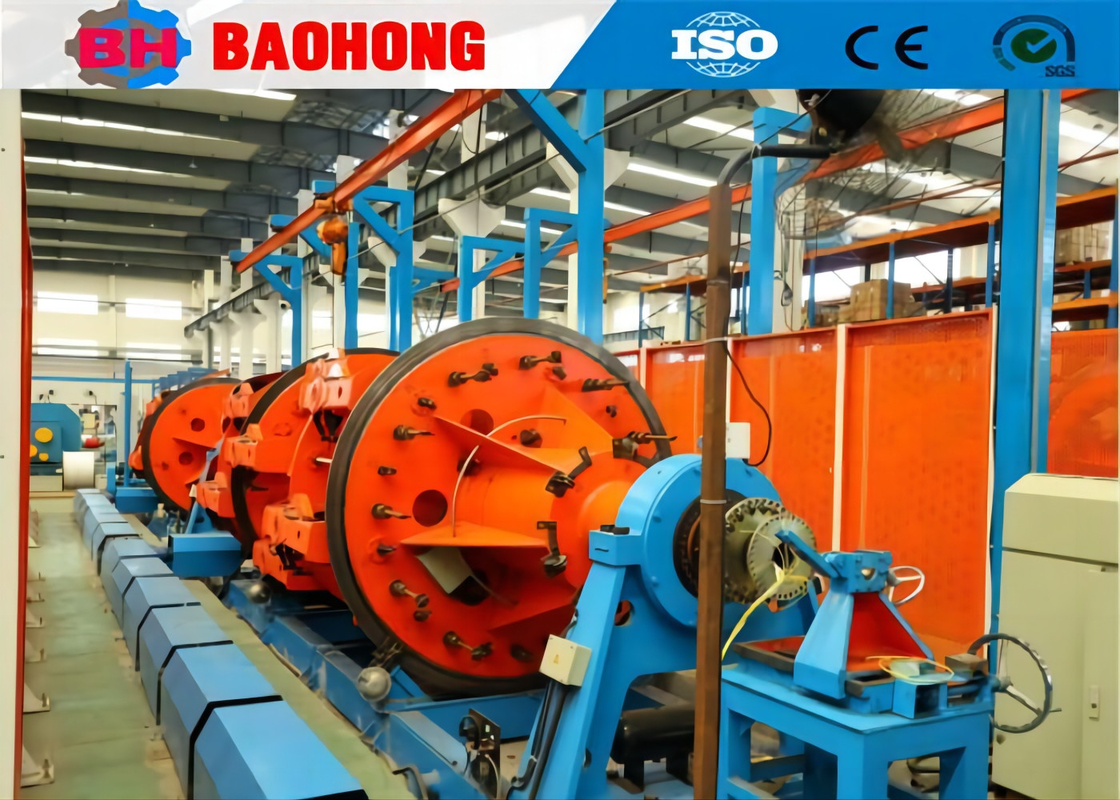

เครื่องจักรผลิตในจีนสำหรับเครื่องพันสายไฟฟ้าทองแดงอลูมิเนียม
1. การใช้งาน
เครื่องจักรนี้ส่วนใหญ่ใช้สำหรับการพันสายทองแดงอลูมิเนียมแบบบิดกลับ สายอลูมิเนียมแกนเหล็ก และแกนสายไฟฉนวน ตัวรองรับของเครื่องจักรหลักใช้การเชื่อมด้วยหุ่นยนต์และการอบคืนตัว และตัวเข็มใช้รูปแบบการเจาะแบบรวม ซึ่งช่วยลดการแตกหักของตัวรองรับและความเสียหายของแกนหมุนที่เกิดจากการไม่ตรงแนวได้อย่างมาก
2. ส่วนประกอบหลัก
2.1. การป้อนสาย
2.2. อุปกรณ์พันเทปแบบไม่ใช้โลหะ (เลือกได้)
2.3. ขาตั้งนำสาย
2.4. อุปกรณ์พันเทปโลหะ (เลือกได้)
2.5. กรงพันสาย
2.6. เครื่องวัดระยะ
2.7. ตัวจับยึดแม่พิมพ์ปิด
2.8. ล้อคู่สำหรับดึงสาย
2.9. ระบบส่งกำลังเชิงกล (เลือกได้)
2.10. ระบบควบคุมไฟฟ้า
2.11. ระบบป้องกันความปลอดภัย
2.12. อุปกรณ์อัดแน่น (เลือกได้)
2.13. การม้วนเก็บ
3. คุณสมบัติหลัก3.1 แกนม้วนจะจัดเรียงเป็นมุมฉากรอบกรงพันสาย เพลาส่วนกลางไม่ต้องรับน้ำหนักแกนม้วน
3.2 ความแข็งแรงสูง ประสิทธิภาพสูง ความเร็วสูง และแรงเฉื่อยต่ำ
3.3 ขับเคลื่อนด้วยกระปุกเกียร์แปรผัน 36 ระดับ อุปกรณ์ดึงคู่และอุปกรณ์ขับเคลื่อนคู่ การกระจายสายตามธรรมชาติช่วยหลีกเลี่ยงความเสียหายจากการเสียดสีเมื่อพันสาย
3.4 อุปกรณ์หยุดฉุกเฉินที่ทันสมัยที่สุด ควบคุมแกนม้วนแต่ละอันโดยตรง ทันทีที่สายขาด เครื่องจักรทั้งหมดจะหยุดทำงานโดยอัตโนมัติทันที
3.5 รับประกันการเสริมกำลังหลังจากการสายขาด เหมาะอย่างยิ่งสำหรับการผลิตสายไฟและสายเคเบิลแบบครอสลิงค์ที่อัดแน่นสูง
3.6 ระบบควบคุม PLC ทำงานบนหน้าจอสัมผัส
4. พารามิเตอร์ทางเทคนิค
รุ่น (เครื่องพันสายแบบดาวเคราะห์)
| JLY-315 | JLY-400 | JLY-500 | JLY-630 | เส้นผ่านศูนย์กลางของสายเดี่ยว | |
| ทองแดง | φ1-1.6 มม. | φ1-4 มม. | φ1.2-5 มม. | φ1.5-5 มม. | อลูมิเนียม |
| φ1.2-2 มม. | φ1.2-4 มม. | φ1.4-5 มม. | φ2.0-5 มม. | เส้นผ่านศูนย์กลางตัวนำที่พันสูงสุด | |
| φ14 มม. | φ28 มม. | φ35 มม. | φ45 มม. | ระยะพันสาย | |
| กรงพันสาย 6 แกนม้วน | 218 รอบ/นาที | 39-695 | 44-770 | 48-840 | กรงพันสาย 12 แกนม้วน |
| 118 รอบ/นาที | 43-774 | 47-858 | 55-1001 | กรงพันสาย 18 แกนม้วน | |
| 108 รอบ/นาที | 47-858 | 55-1001 | 65-1201 | กรงพันสาย 24 แกนม้วน | |
| 98 รอบ/นาที | 51-940 | 63-1151 | 75-1601 | ความเร็วรอบ | |
| กรงพันสาย 6 แกนม้วน | 218 รอบ/นาที | 120 รอบ/นาที | 106 รอบ/นาที | 55 รอบ/นาที | กรงพันสาย 12 แกนม้วน |
| 118 รอบ/นาที | 110 รอบ/นาที | 97.5 รอบ/นาที | 45 รอบ/นาที | กรงพันสาย 18 แกนม้วน | |
| 108 รอบ/นาที | 100 รอบ/นาที | 82.9 รอบ/นาที | 35 รอบ/นาที | กรงพันสาย 24 แกนม้วน | |
| 98 รอบ/นาที | 90 รอบ/นาที | 74 รอบ/นาที | 25 รอบ/นาที | ล้อดึงสาย | |
| เส้นผ่านศูนย์กลางล้อดึงสาย | 1000 มม. | 1100 มม. | แกนม้วนเก็บสาย | 2000 มม. | 2500 มม. |
| 2 ตัน | 5 ตัน | 10 ตัน | 15 ตัน | กำลังมอเตอร์ | |
| 18.5 กิโลวัตต์ | 22 กิโลวัตต์ | 37 กิโลวัตต์ | 55 กิโลวัตต์ | ขนาดแกนม้วน | |
| 315 มม. | 1250 มม. | 500 มม. | 630 มม. | แกนม้วนป้อนสายกลาง | |
| 315 มม. | 1250 มม. | 2000 มม. | แกนม้วนเก็บสาย | แกนม้วนเก็บสาย | |
| 1250 มม. | 2000 มม. | 2500 มม. | 2500 มม. | ความเร็วเชิงเส้นดึงสูงสุด | |
| 25 ม./นาที | 30 ม./นาที | 34.7 ม./นาที | 20 ม./นาที | ความสูงกลาง | |
| 1000 มม. | 1100 มม. | 1100 มม. | 1100 มม. |
|
|
6. รูปภาพการบรรจุ
7. โรงงานและการแนะนำของเรา
บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2549 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมือง Hejian มณฑล Hebei เป็นผู้ผลิตเครื่องจักรพันสายและเครื่องจักรวางสายมืออาชีพที่ใหญ่ที่สุดในภาคเหนือของจีน
ตั้งแต่ปี 2549 ด้วยการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องจักรพันสายและเครื่องจักรวางสาย และได้พัฒนาไปอย่างมาก ตอนนี้เราได้กลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตเครื่องจักรพันสายแบบแข็งรุ่น JLK ให้เป็นสายการผลิตในประเทศจีน และเรายังได้พัฒนาสายพันสายแบบ Bow skip รุ่น JGB, สายเคเบิลแบบ Bow skip รุ่น CGB และสายวางสายแบบ Cradle ความเร็วสูงรุ่น CLY โดยอิสระ
ปัจจุบัน Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร โรงงานผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงาน R&D 10 คน มูลค่าผลผลิตต่อปีมากกว่า 10 ล้านดอลลาร์ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องจักรพันสายที่สำคัญที่สุดในประเทศจีน
