รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่ออุปกรณ์: | เครื่องพันสายเคเบิลดาวเคราะห์แบบกรง | เหมาะสำหรับ: | การพันสายไฟ |
|---|---|---|---|
| วัสดุ: | ลวดทองแดง ลวดอัล และลวดเหล็กกล้า | Max.stranded conductor OD(500): | φ35มม |
| Max. สูงสุด Haul-off Linear Speed(630) ความเร็วเชิงเส้นลากออก(630): | 20 ม./นาที | รหัส HS: | 847940 |
| สีอุปกรณ์: | ตามคำขอ | ระยะเวลาการรับประกัน: | 1 ปี |
| เน้น: | เครื่องพันสายไฟดาวเคราะห์,เครื่องพันสายไฟแบบกรง,เครื่องพันลวดทองแดง 20 ม. / นาที |
||

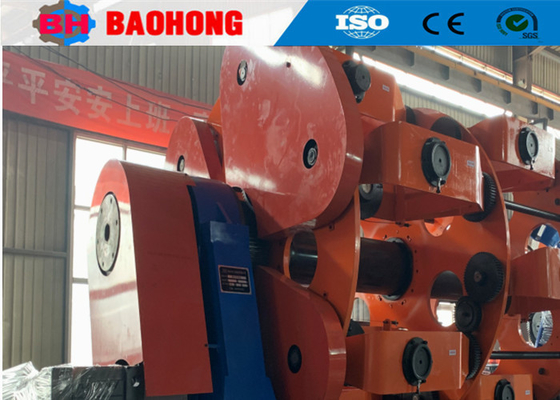

เครื่องจักรพันสายเคเบิลแบบ Planetary 20 เมตร/นาที
1. การใช้งาน
เครื่องจักรนี้ใช้สำหรับพันสายอลูมิเนียมหรือทองแดงแบบยืดหยุ่นพร้อมการบิดกลับ หรือการอัดและพันตัวนำทรงกลมหรือรูปทรงภาคตัดขวาง นอกจากนี้ยังสามารถพันแกนฉนวนและทำเกราะเหล็กสำหรับสายไฟได้
2. ส่วนประกอบหลัก
2.1. การป้อนสาย
2.2. อุปกรณ์พันเทปแบบไม่ใช้โลหะ (เลือกได้)
2.3. ขาตั้งนำสาย
2.4. อุปกรณ์พันเทปโลหะ (เลือกได้)
2.5. กรงพันสาย
2.6. เครื่องนับระยะทาง
2.7. ตัวจับยึดแม่พิมพ์ปิด
2.8. ล้อดึงสายคู่
2.9. ระบบส่งกำลังแบบกลไก (เลือกได้)
2.10. ระบบควบคุมไฟฟ้า
2.11. ระบบป้องกันความปลอดภัย
2.12. อุปกรณ์อัด (เลือกได้)
2.13. การม้วนเก็บ
3. คุณสมบัติหลัก3.1 แกนม้วนจะจัดเรียงเป็นมุมฉากรอบกรงพันสาย เพลาส่วนกลางไม่ต้องรับน้ำหนักแกนม้วน
3.2 ความแข็งแรงสูง ประสิทธิภาพสูง ความเร็วสูง และแรงเฉื่อยต่ำ
3.3 ขับเคลื่อนด้วยชุดเกียร์ทดรอบ 36 ระดับ ระบบดึงคู่และอุปกรณ์ขับเคลื่อนคู่ การกระจายสายตามธรรมชาติช่วยหลีกเลี่ยงความเสียหายจากการเสียดสีเมื่อทำการพัน
3.4 อุปกรณ์หยุดฉุกเฉินที่ทันสมัยที่สุด ควบคุมแกนม้วนแต่ละอันโดยตรง ทันทีที่สายขาด เครื่องจักรทั้งหมดจะหยุดทำงานโดยอัตโนมัติทันที
3.5 รับประกันการเสริมสายหลังจากการขาดของสายใดๆ เหมาะอย่างยิ่งสำหรับการผลิตสายไฟและสายไฟแบบครอสลิงค์ที่อัดแน่นสูง
3.6 ระบบควบคุม PLC ทำงานบนหน้าจอสัมผัส
4. พารามิเตอร์ทางเทคนิค
รุ่น (เครื่องจักรพันสายแบบ Planetary)
| JLY-315 | JLY-400 | JLY-500 | JLY-630 | เส้นผ่านศูนย์กลางของสายเดี่ยว | |
| ทองแดง | φ1-1.6 มม. | φ1-4 มม. | φ1.2-5 มม. | φ1.5-5 มม. | อลูมิเนียม |
| φ1.2-2 มม. | φ1.2-4 มม. | φ1.4-5 มม. | φ2.0-5 มม. | เส้นผ่านศูนย์กลางตัวนำที่พันสูงสุด | |
| φ14 มม. | φ28 มม. | φ35 มม. | φ45 มม. | ระยะพิทช์การพัน | |
| กรงพันสาย 6 แกนม้วน | 218 รอบ/นาที | 39-695 | 44-770 | 48-840 | กรงพันสาย 12 แกนม้วน |
| 118 รอบ/นาที | 43-774 | 47-858 | 55-1001 | กรงพันสาย 18 แกนม้วน | |
| 108 รอบ/นาที | 47-858 | 55-1001 | 65-1201 | กรงพันสาย 24 แกนม้วน | |
| 98 รอบ/นาที | 51-940 | 63-1151 | 75-1601 | ความเร็วรอบ | |
| กรงพันสาย 6 แกนม้วน | 218 รอบ/นาที | 120 รอบ/นาที | 106 รอบ/นาที | 55 รอบ/นาที | กรงพันสาย 12 แกนม้วน |
| 118 รอบ/นาที | 110 รอบ/นาที | 97.5 รอบ/นาที | 45 รอบ/นาที | กรงพันสาย 18 แกนม้วน | |
| 108 รอบ/นาที | 100 รอบ/นาที | 82.9 รอบ/นาที | 35 รอบ/นาที | กรงพันสาย 24 แกนม้วน | |
| 98 รอบ/นาที | 90 รอบ/นาที | 74 รอบ/นาที | 25 รอบ/นาที | ล้อดึงสาย | |
| เส้นผ่านศูนย์กลางล้อดึงสาย | 1000 มม. | 1100 มม. | แกนม้วนเก็บสาย | 2000 มม. | 2500 มม. |
| 2 ตัน | 5 ตัน | 10 ตัน | 15 ตัน | กำลังมอเตอร์ | |
| 18.5 กิโลวัตต์ | 22 กิโลวัตต์ | 37 กิโลวัตต์ | 55 กิโลวัตต์ | ขนาดแกนม้วน | |
| 315 มม. | 1250 มม. | 500 มม. | 630 มม. | แกนม้วนป้อนสายกลาง | |
| 315 มม. | 1250 มม. | 2000 มม. | แกนม้วนเก็บสาย | แกนม้วนเก็บสาย | |
| 1250 มม. | 2000 มม. | 2500 มม. | 2500 มม. | ความเร็วเชิงเส้นดึงสูงสุด | |
| 25 เมตร/นาที | 30 เมตร/นาที | 34.7 เมตร/นาที | 20 เมตร/นาที | ความสูงกลาง | |
| 1000 มม. | 1100 มม. | 1100 มม. | 1100 มม. |
|
|
6. รูปภาพการบรรจุ
7. โรงงานและการแนะนำ
บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2549 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมือง Hejian มณฑล Hebei เป็นผู้ผลิตเครื่องจักรพันสายและเครื่องจักรวางสายแบบมืออาชีพที่ใหญ่ที่สุดในภาคเหนือของจีน
ตั้งแต่ปี 2549 ด้วยการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องจักรพันสายและเครื่องจักรวางสาย และได้พัฒนาไปอย่างมาก ตอนนี้เราได้กลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตเครื่องจักรพันสายแบบแข็ง JLK ให้เป็นสายการผลิตในประเทศจีน และเรายังได้พัฒนาสายพันสายแบบ Bow skip JGB, สายเคเบิลแบบ Bow skip CGB และสายวางแบบ Cradle ความเร็วสูง CLY ด้วยตนเอง
ปัจจุบัน Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร โรงงานผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงานฝ่ายวิจัยและพัฒนา 10 คน มูลค่าผลผลิตต่อปีมากกว่า 10 ล้านดอลลาร์ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องจักรพันสายที่สำคัญที่สุดในประเทศจีน
