รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | เครื่องพันสายเคเบิลชนิดดาวเคราะห์ | ประเภท: | ดาวเคราะห์ |
|---|---|---|---|
| ขนาดกลอง: | 500,630 เป็นต้น | วัสดุ: | ทองแดง, อัล, สายเหล็ก |
| Max.stranded conductor OD(315): | φ14มม | สนามควั่น: | ปรับระดับได้ |
| รับประกันเวลา: | 1 ปี | การทาสีอุปกรณ์: | ไม่จําเป็น |
| เน้น: | เครื่องพันลวดทองแดงดาวเคราะห์,เครื่องม้วนเชือกไฟฟ้า,เครื่องพันเกลียวอลูมิเนียมแข็ง |
||
เครื่องรวมสายแบบดาวเคราะห์สำหรับผลิตสายไฟไฟฟ้า ทองแดง อะลูมิเนียม เหล็ก รวมสาย
1. การใช้งาน
เครื่องนี้ใช้สำหรับรวมสายและเข้าสายแกนฉนวน หรือ ACSR, ลวดอะลูมิเนียมเปลือย และตัวนำ
2. คุณสมบัติหลัก
2.1. วิธีการบิดกลับ : กลไกดาวเคราะห์
2.2. กรงบิดแบบไม่มีเพลาติดตั้งกลไกควบคุมแรงตึงเสียดสี
2.3. เพลาส่งกำลังเชื่อมต่อชิ้นส่วนเครื่องจักรทั้งหมดเข้าด้วยกันเพื่อรักษาความเสถียรของระยะพิทช์การรวมสาย ซึ่งสามารถเลือกการซิงโครไนซ์ความถี่ เพื่อควบคุมเครื่องจักรได้
2.4. แข็งแรงสูง ประสิทธิภาพสูง ความเร็วสูง และความเฉื่อยต่ำ
2.5. ระบบควบคุม PLC ของ ทำงานบนหน้าจอสัมผัส
3. พารามิเตอร์ทางเทคนิค
| รุ่น (เครื่องรวมสายแบบดาวเคราะห์) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| เส้นผ่านศูนย์กลางของลวดเดี่ยว | ทองแดง | φ1-1.6 มม. | φ1-4 มม. | φ1.2-5 มม. | φ1.5-5 มม. |
| อะลูมิเนียม | φ1.2-2 มม. | φ1.2-4 มม. | φ1.4-5 มม. | φ2.0-5 มม. | |
| OD ตัวนำรวมสายสูงสุด | φ14 มม. | φ28 มม. | φ35 มม. | φ45 มม. | |
| ระยะพิทช์การรวมสาย | กรงรวมสาย 6 โบบิ้น | 26-435 | 39-695 | 44-770 | 48-840 |
| กรงรวมสาย 12 โบบิ้น | 30-526 | 43-774 | 47-858 | 50-928 | |
| กรงรวมสาย 18 โบบิ้น | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| กรงรวมสาย 24 โบบิ้น | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| ความเร็วในการหมุน | กรงรวมสาย 6 โบบิ้น | 218 รอบ/นาที | 120 รอบ/นาที | 106 รอบ/นาที | 55 รอบ/นาที |
| กรงรวมสาย 12 โบบิ้น | 118 รอบ/นาที | 110 รอบ/นาที | 97.5 รอบ/นาที | 45 รอบ/นาที | |
| กรงรวมสาย 18 โบบิ้น | 108 รอบ/นาที | 100 รอบ/นาที | 82.9 รอบ/นาที | 35 รอบ/นาที | |
| กรงรวมสาย 24 โบบิ้น | 98 รอบ/นาที | 90 รอบ/นาที | 74 รอบ/นาที | 25 รอบ/นาที | |
| Capstan | เส้นผ่านศูนย์กลางล้อ Capstan | 1000 มม. | 1600 มม. | 1800 มม. | 2000 มม. |
| แรงดึงสูงสุด | 2T | 5T | 10T | 15T | |
| กำลังมอเตอร์ | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| ขนาดโบบิ้น | 315 มม. | 400 มม. | 500 มม. | 630 มม. | |
| โบบิ้นจ่ายกลาง | 315 มม. | 1250 มม. | 1600 มม. | 1600 มม. | |
| โบบิ้นรับ | 1250 มม. | 2000 มม. | 2000 มม. | 2500 มม. | |
| ความเร็วเชิงเส้นดึงสูงสุด | 25 ม./นาที | 30 ม./นาที | 34.7 ม./นาที | 20 ม./นาที | |
| ความสูงกลาง | 1000 มม. | 1000 มม. | 1000 มม. |
1100 มม.
|
|

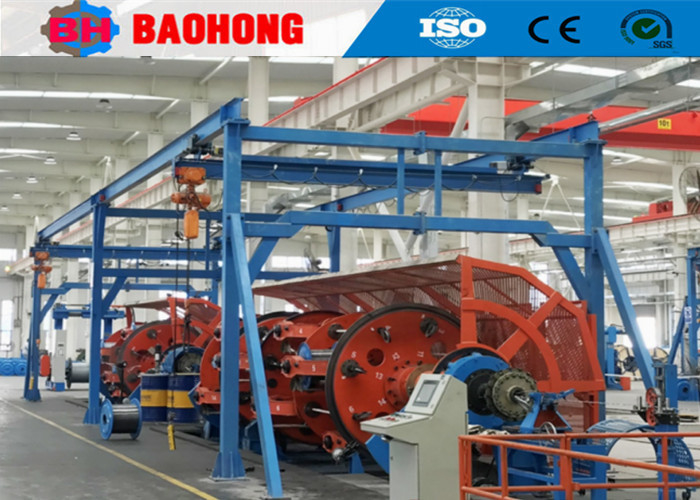

4. รูปภาพ
5. รูปภาพการบรรจุ
6. โรงงานและการแนะนำของเรา
Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2006 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมือง Hejian มณฑล Hebei เป็นผู้ผลิตเครื่องรวมสายและเครื่องวางสายระดับมืออาชีพที่ใหญ่ที่สุดในภาคเหนือของจีน
ตั้งแต่ปี 2006 เป็นต้นมา ด้วยการดูแลและสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องรวมสายและเครื่องวางสาย และได้ปรับปรุงอย่างมาก ตอนนี้เราได้กลายเป็นโรงงานเดียวที่สามารถพัฒนาการผลิตเครื่องรวมสายแบบแข็ง JLK ซีรีส์ให้เป็นสายการผลิตในประเทศจีน และเรายังได้พัฒนาสายรวมสายแบบ Bow skip JGB, สายเคเบิลแบบ Bow skip CGB และสายวางสายแบบ Cradle ความเร็วสูง CLY ด้วย
ปัจจุบัน Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10000 ตารางเมตร เวิร์คช็อปการผลิต 8000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงาน R&D 10 คน มูลค่าผลผลิตต่อปีเกินกว่า 10 ล้านดอลลาร์ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องรวมสายที่สำคัญที่สุดในประเทศจีน
