รายละเอียดสินค้า:
การชำระเงิน:
|
| คำอธิบายอุปกรณ์: | เครื่องหุ้มสายไฟลวดเหล็ก | วิธีการควบคุม: | การควบคุม PLC |
|---|---|---|---|
| วัตถุประสงค์: | เกราะลวดเหล็ก | เส้นผ่านศูนย์กลางล้อลาก (500/400): | 2000 มม. |
| ลวด เส้นผ่านศูนย์กลาง: | 1.5-2.5 มม. | รหัส HS: | 847940 |
| ยี่ห้อแบริ่ง: | สกสค | สีอุปกรณ์: | ตามคำขอ |
| เน้น: | เครื่องพันเกราะสายเคเบิลควบคุม PLC,เครื่องหุ้มเกราะลวดเหล็ก,เครื่องพันเกราะแบบบิดกลับ 100% |
||

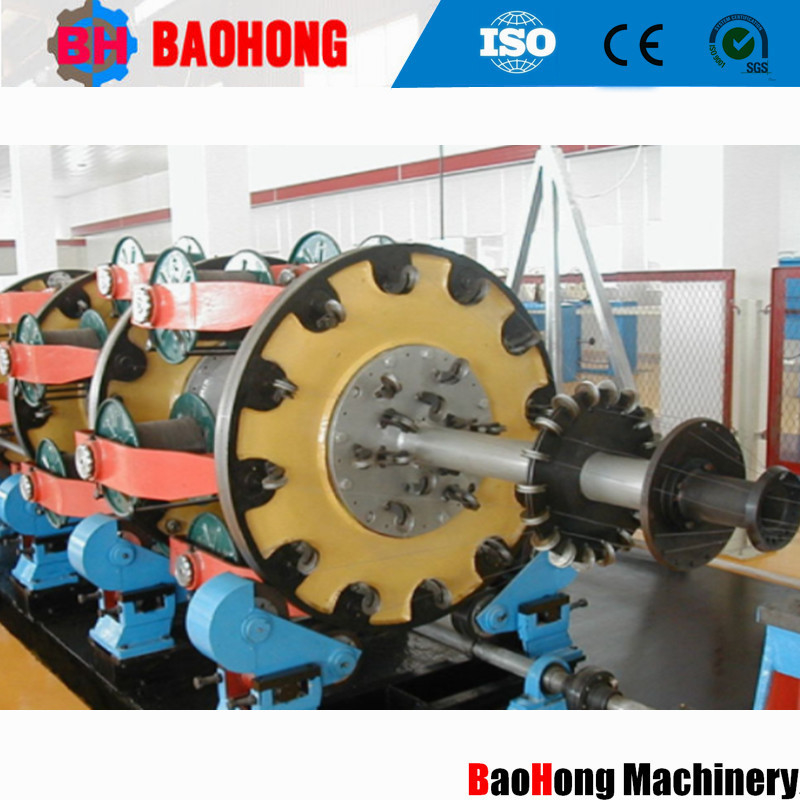

เครื่องจักรพันเกลียวลวดเหล็กควบคุมด้วย PLC แบบ Cradle 100% Back Twist
1. การใช้งาน
เครื่องจักรนี้ส่วนใหญ่ใช้สำหรับการผลิตลวดอลูมิเนียมแกนเหล็ก, การพันเกลียวและการอัดตัวนำแบบภาคตัดขวาง, การพันเกลียวและการดึงและการอัดตัวนำแบบกลม, และการพันเกลียวด้วยลวดเหล็ก เป็นต้น หน่วยอุปกรณ์นี้มาพร้อมกับอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร, รูปแบบ PLC + หน้าจอสัมผัส, พารามิเตอร์การทำงานแต่ละอย่างสามารถแสดงและตั้งค่าได้, มีพอร์ตเชื่อมต่อคอมพิวเตอร์เพื่อรองรับการจัดสรรข้อมูลขนาดใหญ่แบบรวมศูนย์
2. ส่วนประกอบหลัก
2.1. แท่นวางลวด 1 ชุด
2.2. เครื่องพันเกลียวแบบแข็ง 1 ชุดต่อหน่วย
2.3. เครื่องวัดระยะอัจฉริยะ 1 ชุด
2.4. กงจักรคู่กำลังสูง 1 ชุด
2.5. มอเตอร์หลัก + เกียร์ทด 1 ชุด
2.6. แท่นรับลวดแบบเสาพร้อมระบบสั่น 1 ชุด
2.7. ระบบส่งกำลังเชิงกล 1 ชุด
2.8. ระบบควบคุมไฟฟ้า 1 ชุด
2.9. รั้วกั้นนิรภัยแบบผนัง 3 ชุด
2.10. หัวพันเกลียวเหล็ก + อุปกรณ์ท่อใน 1 ชุด
3. พารามิเตอร์ทางเทคนิค
รุ่น (เครื่องจักรพันเกลียวลวดเหล็ก) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| เส้นผ่านศูนย์กลางลวดเหล็ก | 1-2 .5 มม. | 1-2 .5 มม. | 1-2 .5 มม. | 1-2 .5 มม. | |
| เส้นผ่านศูนย์กลางภายนอกสูงสุดของการพันเกลียว | 40 มม. | 55 มม. | 60 มม. | 70 มม. | |
| ระยะพิทช์การพันเกลียว | กรงพันเกลียว 24 แกน |
38-752 | 51-942 | 63- 1144 | 500-4120 |
กรงพันเกลียว 36 แกน |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
กรงพันเกลียว 42 แกน |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| กรงพันเกลียว 48 แกน | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| ความเร็วรอบ | กรงพันเกลียว 24 แกน | 98 รอบ/นาที | 90 รอบ/นาที | 68 .3 รอบ/นาที | 55 รอบ/นาที |
| กรงพันเกลียว 36 แกน | 88 รอบ/นาที | 80 รอบ/นาที | 58 .3 รอบ/นาที | 45 รอบ/นาที | |
| กรงพันเกลียว 42 แกน | 78 รอบ/นาที | 70 รอบ/นาที | 48 .3 รอบ/นาที | 35 รอบ/นาที | |
| กรงพันเกลียว 48 แกน | 68 รอบ/นาที | 60 รอบ/นาที | 38 .3 รอบ/นาที | 28 รอบ/นาที | |
กงจักร |
เส้นผ่านศูนย์กลางล้อกงจักร | 1600 มม. | 2000 มม. | 2000 มม. | 2500 มม. |
| แรงดึงสูงสุด | 10 ตัน | 15 ตัน | 15 ตัน | 20 ตัน | |
กำลังมอเตอร์ |
45 กิโลวัตต์ | 55 กิโลวัตต์ | 55 กิโลวัตต์ | 75 กิโลวัตต์ | |
ขนาดแกนลวด |
315 มม. | 400 มม. | 500 มม. | 630 มม. | |
แกนลวดกลางสำหรับจ่ายลวด |
1250 มม. | 2000 มม. | 2000 มม. | 3150 มม. | |
แกนลวดสำหรับรับลวด |
1250 มม. | 2000 มม. | 2000 มม. | 3150 มม. | |
ความเร็วเชิงเส้นสูงสุดในการดึงลวด |
25 ม./นาที | 30 ม./นาที | 34 .7 ม./นาที | 45 ม./นาที | |
ความสูงศูนย์กลาง |
1000 มม. | 1000 มม. | 1000 มม. | 1100 มม. | |
4. รูปภาพ
5. รูปภาพการบรรจุ
6. โรงงานของเราและบทนำ
บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2006 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจเมือง Hejian มณฑล Hebei เป็นผู้ผลิตเครื่องจักรพันเกลียวลวดและเครื่องจักรวางสายที่ใหญ่ที่สุดในภาคเหนือของจีน
ตั้งแต่ปี 2006 ด้วยการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องจักรพันเกลียวลวดและเครื่องจักรวางสาย และได้พัฒนาไปอย่างมาก ตอนนี้เราได้กลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตเครื่องจักรพันเกลียวแบบแข็งซีรีส์ JLK ให้เป็นสายการผลิตในประเทศจีน และเรายังได้พัฒนาสายการผลิตแบบ Bow skip JGB, สายการผลิตแบบ Bow skip CGB และสายการผลิตแบบ Cradle ความเร็วสูง CLY ด้วยตนเอง
ปัจจุบัน Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร โรงงานผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงานฝ่ายวิจัยและพัฒนา 10 คน มูลค่าผลผลิตต่อปีมากกว่า 10 ล้านดอลลาร์ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องจักรพันเกลียวที่สำคัญที่สุดในประเทศจีน
