รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่ออุปกรณ์: | เครื่องหุ้มเกราะลวดสลิง | พิมพ์: | รูปร่างเปล |
|---|---|---|---|
| เวลารับประกัน: | 1 ปี | กระสวยขนาด: | 400 มม. 500 มม. 630 มม. เป็นต้น |
| เส้นผ่านศูนย์กลางลวด: | 1.5-2.5 มม. | กำลังไฟ(630): | 75kW |
| เส้นผ่านศูนย์กลางล้อกว้าน (500/400): | 2000 มม. | สีอุปกรณ์: | ไม่จำเป็น |
| เน้น: | เครื่องสายเคเบิลหุ้มเกราะแบบแท่นวาง,เครื่องพันสายไฟ,เครื่องหุ้มสายเคเบิลเหล็ก 630 |
||

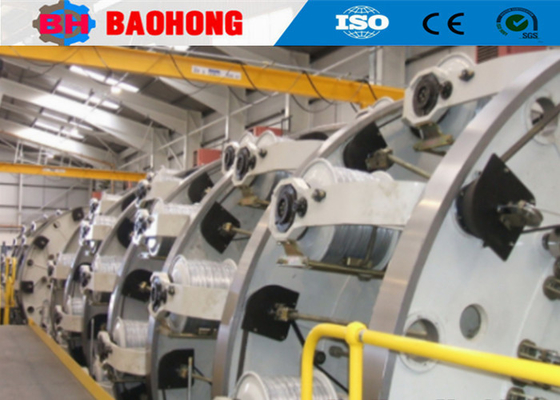

เครื่องจักรพันสายเคเบิลแบบเปล (Cradle type Wire Rope Cable Armouring Machine) รุ่น 630 เหล็ก
1. การใช้งาน
เครื่องจักรความเร็วสูงนี้ส่วนใหญ่ใช้สำหรับการพันสายทองแดง, สายอลูมิเนียม, ลวดเหล็ก, ACSR และสายเคเบิล. เมื่อใช้ร่วมกับหัวเทป (taping head) สามารถใช้สำหรับการพันแกนฉนวนและกระบวนการพันสายควบคุมบางประเภท รวมถึงการพันเกราะลวดเหล็ก. ฐานดายลวด (wire die base) เชื่อมต่อกับส่วนรองรับด้านหน้าของเครื่องจักรหลัก ซึ่งมีการรวมตัวที่แข็งแกร่งกว่าและความแข็งแรงเชิงกลที่ดีกว่า.
2. คุณสมบัติ
2.1 สัญญาณแจ้งเตือนลวดขาดถูกส่งผ่านพัลส์ และอัตราการหยุดเมื่อลวดขาดคือ 100%.
2.2 โต๊ะปฏิบัติการหน้าจอสัมผัสแบบตู้ ซึ่งสะดวกต่อการใช้งานและมีรูปลักษณ์สวยงาม.
2.3 ใช้ท่อสี่เหลี่ยมผืนผ้าเป็นส่วนเสริมความแข็งแรงของเครื่องพันสายหลัก เพื่อหลีกเลี่ยงการสั่นสะเทือนของแผ่นเดี่ยว.
2.4 ตัวปรับความตึงแบบสายพานรุ่นใหม่ ใช้บล็อกเสียดทานที่ทนต่อการสึกหรอสูง ทำให้การปรับสะดวกขึ้นและมีอายุการใช้งานยาวนานขึ้น.
2.5 สายเคเบิลและเส้นทางอากาศภายในเครื่องจักรถูกซ่อนอยู่ในท่อสี่เหลี่ยมฐาน เพื่อหลีกเลี่ยงความเสียหายและความไม่เป็นระเบียบ.
3. พารามิเตอร์ทางเทคนิค
รุ่น (เครื่องจักรพันเกราะลวดเหล็ก) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| เส้นผ่านศูนย์กลางลวดเหล็ก | 1-2.5 มม. | 1-2.5 มม. | 1-2.5 มม. | 1-2.5 มม. | |
| เส้นผ่านศูนย์กลางภายนอกสูงสุดที่พันได้ | 40 มม. | 55 มม. | 60 มม. | 70 มม. | |
| ระยะพิทช์การพัน | กรงพัน 24 แกน |
38-752 | 51-942 | 63-1144 | 500-4120 |
กรงพัน 36 แกน |
38-752 | 51-942 | 63-1144 | 500-4120 | |
กรงพัน 42 แกน |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| กรงพัน 48 แกน | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| ความเร็วรอบ | กรงพัน 24 แกน | 98 รอบ/นาที | 90 รอบ/นาที | 68.3 รอบ/นาที | 55 รอบ/นาที |
| กรงพัน 36 แกน | 88 รอบ/นาที | 80 รอบ/นาที | 58.3 รอบ/นาที | 45 รอบ/นาที | |
| กรงพัน 42 แกน | 78 รอบ/นาที | 70 รอบ/นาที | 48.3 รอบ/นาที | 35 รอบ/นาที | |
| กรงพัน 48 แกน | 68 รอบ/นาที | 60 รอบ/นาที | 38.3 รอบ/นาที | 28 รอบ/นาที | |
Capstan |
เส้นผ่านศูนย์กลางล้อ Capstan | 1600 มม. | 2000 มม. | 2000 มม. | 2500 มม. |
| แรงดึงสูงสุด | 10 ตัน | 15 ตัน | 15 ตัน | 20 ตัน | |
กำลังมอเตอร์ |
45 กิโลวัตต์ | 55 กิโลวัตต์ | 55 กิโลวัตต์ | 75 กิโลวัตต์ | |
ขนาดแกน |
315 มม. | 400 มม. | 500 มม. | 630 มม. | |
แกนจ่ายกลาง |
1250 มม. | 2000 มม. | 2000 มม. | 3150 มม. | |
แกนรับ |
1250 มม. | 2000 มม. | 2000 มม. | 3150 มม. | |
ความเร็วเชิงเส้นสูงสุดในการดึงออก |
25 ม./นาที | 30 ม./นาที | 34.7 ม./นาที | 45 ม./นาที | |
ความสูงศูนย์กลาง |
1000 มม. | 1000 มม. | 1000 มม. | 1100 มม. | |
4. รูปภาพ
5. รูปภาพการบรรจุ
6. โรงงานของเราและการแนะนำ
บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2006 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจเมือง Hejian มณฑล Hebei เป็นผู้ผลิตมืออาชีพรายใหญ่ที่สุดสำหรับเครื่องจักรพันสายและเครื่องจักรวางสายในภาคเหนือของจีน.
ตั้งแต่ปี 2006 ด้วยการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องจักรพันสายและเครื่องจักรวางสาย และได้พัฒนาไปอย่างมาก ตอนนี้เราได้กลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตเครื่องจักรพันสายแบบแข็ง JLK series ให้เป็นสายการผลิตในประเทศจีน และเรายังได้พัฒนาสายการผลิต JGB Bow skip stranding lines, สายการผลิตแบบ CGB Bow skip type cabling lines และสายการผลิต CLY High speed Cradle type Laying-up lines ด้วยตนเอง.
ปัจจุบัน Hejian Baohong Electrical Machinery Co., Ltd. มีพื้นที่ 10,000 ตารางเมตร โรงงานผลิต 8000 ตารางเมตร บริษัทมีพนักงาน 60 คน รวมถึงบุคลากร R&D 10 คน ปัจจุบันมูลค่าผลผลิตต่อปีมากกว่า 10 ล้านเหรียญสหรัฐ ได้พัฒนาเป็นหนึ่งในองค์กรผลิตเครื่องจักรพันสายที่สำคัญที่สุดในประเทศ.
