เครื่องจักรผลิตสายไฟฟ้าแบบดาวเคราะห์ PLC พร้อมฟังก์ชันหลากหลาย
1. การใช้งาน
เครื่องจักรนี้ใช้สำหรับพันสายทองแดง, อลูมิเนียม, ACSR และสายหุ้มฉนวนพร้อมการบิดกลับ นอกจากนี้ยังสามารถใช้ในการหุ้มเกราะเหล็กหรือสายหุ้มทองแดงได้
2. คุณสมบัติหลัก
2.1. ความแข็งแรงสูง, ความเร็วสูง และแรงเฉื่อยต่ำ
2.2. การออกแบบการบิดกลับ 100% ช่วยให้มั่นใจได้ว่าจะไม่เกิดความเสียหายจากการเสียดสีขณะพัน
2.3. อุปกรณ์หยุดฉุกเฉินที่ทันสมัยที่สุด
2.4. ระบบไฟฟ้า PLC หลากหลายให้เลือก
2.5. แรงตึงกลับของแกนม้วนคงที่ด้วยอุปกรณ์ขับเคลื่อน & การหมุนแกนม้วนเดี่ยวถูกตรวจจับด้วยระบบอิเล็กทรอนิกส์เพื่อควบคุมแรงตึงที่ต้องการ นอกจากนี้ ระบบควบคุมแรงตึงด้วยแม่เหล็กยังเป็นทางเลือกที่ถูกกว่าโหมดลม
2.6. เครื่องพันแบบดาวเคราะห์เหมาะสำหรับงานประมวลผลสายไฟ/สายเคเบิลทุกประเภท
3. การกำหนดค่า
ชุดจ่ายแกนม้วน, ชุดเครื่องหลักแบบ 6 แกนม้วน, 12 แกนม้วน, 18 แกนม้วน, 24 แกนม้วน และ 30 แกนม้วน, ตัวจับยึดแม่พิมพ์, เครื่องพันเทป, ชุดหุ้มเกราะ, ชุดดึง, ชุดรับแกนม้วน, ระบบขับเคลื่อน และระบบไฟฟ้า
4. พารามิเตอร์ทางเทคนิค
| รุ่น (เครื่องพันแบบดาวเคราะห์) |
JLY-315 |
JLY-400 |
JLY-500 |
JLY-630 |
| เส้นผ่านศูนย์กลางสายเดี่ยว |
ทองแดง |
φ1-1.6 มม. |
φ1-4 มม. |
φ1.2-5 มม. |
φ1.5-5 มม. |
| อลูมิเนียม |
φ1.2-2 มม. |
φ1.2-4 มม. |
φ1.4-5 มม. |
φ2.0-5 มม. |
| เส้นผ่านศูนย์กลางภายนอกตัวนำที่พันสูงสุด |
φ14 มม. |
φ28 มม. |
φ35 มม. |
φ45 มม. |
| ระยะพิทช์การพัน |
กรงพัน 6 แกนม้วน |
26-435 |
39-695 |
44-770 |
48-840 |
| กรงพัน 12 แกนม้วน |
30-526 |
43-774 |
47-858 |
50-928 |
| กรงพัน 18 แกนม้วน |
34-639 |
47-858 |
55-1001 |
65-1201 |
| กรงพัน 24 แกนม้วน |
38-749 |
51-940 |
63-1151 |
75-1601 |
| ความเร็วรอบ |
กรงพัน 6 แกนม้วน |
218 รอบ/นาที |
120 รอบ/นาที |
106 รอบ/นาที |
55 รอบ/นาที |
| กรงพัน 12 แกนม้วน |
118 รอบ/นาที |
110 รอบ/นาที |
97.5 รอบ/นาที |
45 รอบ/นาที |
| กรงพัน 18 แกนม้วน |
108 รอบ/นาที |
100 รอบ/นาที |
82.9 รอบ/นาที |
35 รอบ/นาที |
| กรงพัน 24 แกนม้วน |
98 รอบ/นาที |
90 รอบ/นาที |
74 รอบ/นาที |
25 รอบ/นาที |
| ล้อดึง |
เส้นผ่านศูนย์กลางล้อดึง |
1000 มม. |
1600 มม. |
1800 มม. |
2000 มม. |
| แรงดึงสูงสุด |
2 ตัน |
5 ตัน |
10 ตัน |
15 ตัน |
| กำลังมอเตอร์ |
18.5 กิโลวัตต์ |
22 กิโลวัตต์ |
37 กิโลวัตต์ |
55 กิโลวัตต์ |
| ขนาดแกนม้วน |
315 มม. |
400 มม. |
500 มม. |
630 มม. |
| แกนม้วนจ่ายกลาง |
315 มม. |
1250 มม. |
1600 มม. |
1600 มม. |
| แกนม้วนรับ |
1250 มม. |
2000 มม. |
2000 มม. |
2500 มม. |
| ความเร็วเชิงเส้นดึงสูงสุด |
25 ม./นาที |
30 ม./นาที |
34.7 ม./นาที |
20 ม./นาที |
| ความสูงศูนย์กลาง |
1000 มม. |
1000 มม. |
1000 มม. |
1100 มม. |
5. รูปภาพ

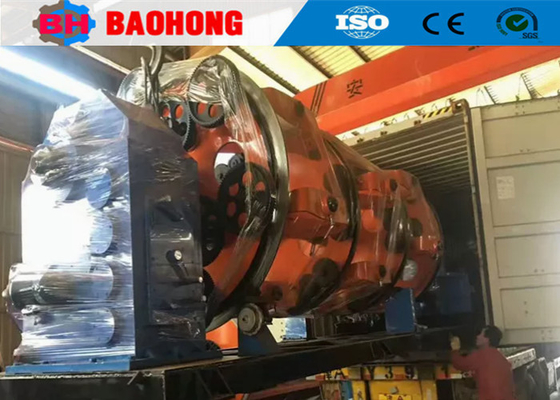

6. รูปภาพบรรจุภัณฑ์
7. โรงงานและการแนะนำ
บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2006 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจเมือง Hejian มณฑล Hebei เป็นผู้ผลิตเครื่องจักรพันสายไฟและเครื่องจักรวางสายไฟระดับมืออาชีพที่ใหญ่ที่สุดในภาคเหนือของจีน
ตั้งแต่ปี 2006 ด้วยการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องจักรพันสายไฟและเครื่องจักรวางสายไฟ และได้พัฒนาไปอย่างมาก ตอนนี้เราได้กลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตเครื่องจักรพันแบบแข็งรุ่น JLK ให้เป็นสายการผลิตในประเทศจีน และเรายังได้พัฒนาสายการพันแบบ Bow skip รุ่น JGB, สายการเคเบิลแบบ Bow skip รุ่น CGB และสายการวางแบบ Cradle ความเร็วสูงรุ่น CLY โดยอิสระ
ปัจจุบัน บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร โรงงานผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงาน R&D 10 คน มูลค่าผลผลิตต่อปีมากกว่า 10 ล้านดอลลาร์ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องจักรพันสายไฟที่สำคัญที่สุดในประเทศจีน
