รายละเอียดสินค้า:
การชำระเงิน:
|
| Product name: | Insulated Multi Cores Wire Laying Machine | Bobbins: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Usage: | Cable laying up | Maximum Haul-off Force(1000): | 15 T |
| กำลังมอเตอร์(800): | 22 กิโลวัตต์ | Central Height: | 1000 mm |
| Equipment color: | Optional | Guarantee time: | 12 Months |
| เน้น: | เครื่องวางลวดหลายแกน,เครื่องวางลวดฉนวน,เครื่องวางลวด 22KW |
||
เครื่องวางลวดแบบหลายแกนหุ้มฉนวน 22KW 1000mm ความสูงกลาง
1. การสมัคร
Laying up Machine ใช้สำหรับเดินสายเคเบิลมัลติคอร์ (3-7), สายยาง, สายไฟพลาสติก, สายโทรศัพท์, สายควบคุม, สาย PVC, สาย XLPE ที่มีหรือไม่มีเกราะเหล็ก, สายเคเบิลสำหรับขุด, พลังงานแรงดันต่ำและปานกลาง สายเคเบิล
2.คุณสมบัติ
2.1 เครื่องวางกระสวยได้รับการออกแบบด้วย 3 / 1+3 / 1+1+3 / 3+3 Bobbin Cage
2.2 ไส้กระสวย: 800 มม., 1000 มม., 1250 มม., 1600 มม. DIN 46391 มาตรฐาน / ดัดแปลง
2.3 เครื่องวางแกนเพลาหลักรองรับแบริ่งลูกกลิ้ง
2.4คอนเวอร์เตอร์ควบคุมมอเตอร์ AC ทั้งหมดในสายงาน: หัวหน้ามอเตอร์, มอเตอร์จ่ายออก, มอเตอร์ดึงขึ้น, มอเตอร์เดินขวาง, มอเตอร์ขับเคลื่อน, มอเตอร์เทปและการจับแบบหมุนฟังก์ชันเสถียร ข้อบกพร่องน้อย บำรุงรักษาง่าย
2.5สามารถตั้งค่า เปลี่ยนแปลง และแสดงระยะพิทช์บนแผงสัมผัสได้ และยังสามารถตั้งค่าการวาง (ไปทางขวาหรือซ้าย) การเลื่อนจุดและการเคลื่อนที่อย่างรวดเร็วบนแผงสัมผัสได้
2.6 แผงสัมผัสพร้อม PLC และบัสบาร์ PROFIRBUS ซึ่งรับรู้การเปิด-ปิด การทำงาน และการซิงโครไนซ์ตามวัฏจักรของมอเตอร์ต่างๆตัวแปลง DANFOSS ควบคุมมอเตอร์ AC ทั้งหมดระบบควบคุมไฟฟ้าขั้นสูง ใช้งานง่าย และเชื่อถือได้
3. พารามิเตอร์ทางเทคนิค
| รุ่น (เครื่องวางเครื่อง) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| เส้นผ่านศูนย์กลางของสายเดี่ยว | φ5-10 มม. | φ5-12 มม. | φ8-20mm | φ8-25 มม. | φ10-35 มม. | |
| ตัวนำที่ควั่นสูงสุด OD | φ30 มม. | φ40 มม. | φ63 มม. | φ70มม. | φ80มม. | |
| Stranding Pitch | 50-800 มม. | 95-1500 มม. | 200-2000 มม. | 420-3500 มม. | 550-5176 มม. | |
| กว้าน | เส้นผ่านศูนย์กลางล้อกว้าน | 1,000 มม. | 1200 มม. | 1800 มม. | 2000 มม. | 2500 มม. |
| แรงลากสูงสุด | 10 ตัน | 12 ตัน | 15 ตัน | 20 ตัน | 25 ตัน | |
| มอเตอร์ไฟฟ้า | 18.5 กิโลวัตต์ | 22 กิโลวัตต์ | 30 กิโลวัตต์ | 37 กิโลวัตต์ | 55 KW | |
| ขนาดกระสวย | 630 มม. | 800 มม. | 1,000 มม. | 1250 มม. | 1600 มม. | |
| หยิบกระสวย | 1600 มม. | 1800 มม. | 2000 มม. | 2500 มม. | 3150 มม. | |
| ความเร็วเชิงเส้นดึงออกสูงสุด | 60 ม./นาที | 60 ม./นาที | 34 ม./นาที | 28 ม./นาที | 21 ม./นาที | |
| เซ็นทรัลไฮท์ | 1,000 มม. | 1,000 มม. | 1,000 มม. | 1,000 มม. | 1,000 มม. | |

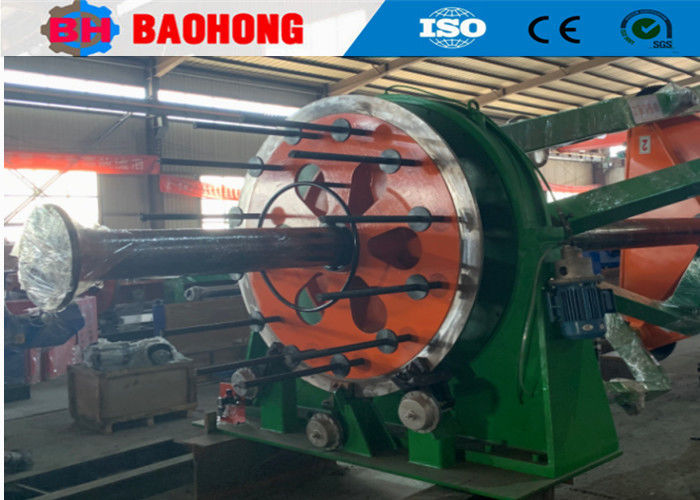

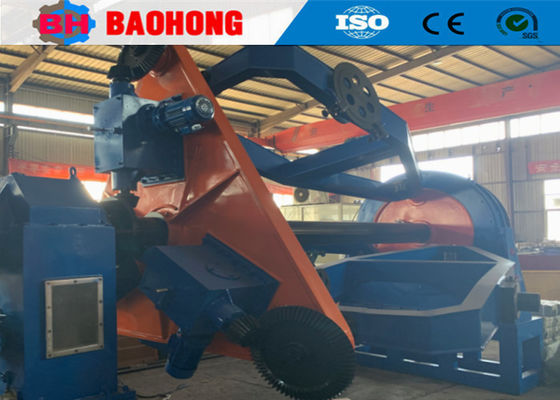

4. ภาพถ่าย
5. บรรจุรูปถ่าย
6. โรงงานและการแนะนำของเรา
Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2549 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของ Hejian City จังหวัด Hebei เป็นผู้ผลิตมืออาชีพที่ใหญ่ที่สุดสำหรับเครื่องพันลวดและเครื่องวางสายในภาคเหนือของจีน
ตั้งแต่ปีพ. ศ. 2549 โดยอาศัยการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องพันสายไฟและเครื่องวางและทำการปรับปรุงอย่างมากตอนนี้เราได้กลายเป็นโรงงานเพียงแห่งเดียวที่สามารถพัฒนาการผลิตชุดเครื่องตีเกลียวแบบแข็งของ JLK ให้เป็นการประมวลผลสายการประกอบในประเทศจีน และเรายังได้พัฒนาสายการข้ามแบบข้ามของ JGB Bow อย่างอิสระ สายแบบข้าม CGB Bow และ CLY High speed Cradle ประเภท Lay-up lines.
ตอนนี้ Hejian Baohong ไฟฟ้าเครื่องจักร Co., Ltd. ครอบคลุมพื้นที่ 10000 ตารางเมตร การประชุมเชิงปฏิบัติการการผลิต 8000 ตารางเมตรบริษัทของเรามีพนักงาน 60 คน รวมทั้งพนักงาน R & D 10 คนมูลค่าการส่งออกประจำปีมากกว่า 10 ล้านดอลลาร์ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องพันเกลียวที่สำคัญที่สุดในประเทศจีน
