รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อ: | เครื่องพันท่อลวดสลิง | การประยุกต์ใช้เครื่องจักร: | การพันลวด |
|---|---|---|---|
| พิมพ์: | ประเภทท่อ | ข้อมูลจำเพาะของกระสวย: | 500,630 เป็นต้น |
| วัสดุควั่น: | ทองแดง, อัล, สายเหล็ก | Capstan Wheel Dia. ขนาดล้อแคปสแตน (630) (630): | φ1000มม |
| Max. สูงสุด stranded conductor OD (630) ตัวนำตีเกลียว OD (630): | φ12 มม | สีเครื่อง: | ไม่จำเป็น |
| เน้น: | เครื่องพันท่อความเร็วสูง,เครื่องพันเกลียวท่อ,เครื่องควบคุมท่อด้วยไฟฟ้า |
||
ระบบควบคุมไฟฟ้าเครื่องตีเกลียวสายเคเบิลแบบท่อความเร็วสูง
1. การใช้งาน
เครื่องจักรนี้ส่วนใหญ่ใช้ในโรงงานผลิตสายไฟและสายเคเบิลเพื่อตีเกลียวทองแดง อลูมิเนียม เหล็ก ลวดงานตีเกลียวเพื่อผลิตสายไฟฟ้า สาย ACSR ฯลฯ
2. คุณสมบัติหลัก
เครื่องจักรผลิตสายเคเบิลแบบท่อประกอบด้วยส่วนหลักคือ เครื่องป้อนแกนกลาง, เครื่องตีเกลียวแบบท่อ, เครื่องพันเทป (อุปกรณ์เสริม), อุปกรณ์ดึง, แท่นหมุนและแท่นเลื่อน, และระบบควบคุมไฟฟ้า
3. ส่วนประกอบของอุปกรณ์
3.1. เครื่องป้อนแกนกลาง 1ชุด
3.2. เครื่องตีเกลียวหกแกน 1ชุด
3.3. โครงสร้างการส่งกำลังหลัก 1ชุด
3.4. ฐานแม่พิมพ์แบบขนาน 1ชุด
3.5. อุปกรณ์วัดระยะของเครื่อง 1ชุด
3.6. ระบบส่งกำลัง 36 ระดับ 1ชุด
3.7. เครื่องดึงแบบล้อคู่ 1ชุด
3.8. โครงสำหรับม้วนสายเคเบิลแบบ Ribbon 1ชุด
3.9. ระบบควบคุมไฟฟ้า 1ชุด
4. พารามิเตอร์ทางเทคนิค
| รุ่น (เครื่องตีเกลียวแบบท่อ) | JGG-400 | JGG-500 | JGG-630 | |
| เส้นผ่านศูนย์กลางลวดเดี่ยว | ทองแดง | φ1.2-2.6 มม. | φ1.4-4 มม. | φ2-7 มม. |
| อลูมิเนียม | φ1.8-2.6 มม. | φ1.8-4 มม. | φ2-7 มม. | |
| เส้นผ่านศูนย์กลางตัวนำตีเกลียวสูงสุด | φ7 มม. | φ10 มม. | φ12 มม. | |
| ระยะพิทช์การตีเกลียว | กรงตีเกลียว 6 แกน | 37-281 มม. | 44-338 มม. | 82-620 มม. |
| กรงตีเกลียว 12 แกน | 37-281 มม. | 44-338 มม. | 82-620 มม. | |
| กรงตีเกลียว 18 แกน | 44-334 มม. | 44-338 มม. | 82-620 มม. | |
| ความเร็วรอบ | กรงตีเกลียว 6 แกน | 600 รอบ/นาที | 600 รอบ/นาที | 400 รอบ/นาที |
| กรงตีเกลียว 12 แกน | 600 รอบ/นาที | 500 รอบ/นาที | 300 รอบ/นาที | |
| กรงตีเกลียว 18 แกน | 450 รอบ/นาที | 400 รอบ/นาที | 230 รอบ/นาที | |
| Capstan | เส้นผ่านศูนย์กลางล้อ Capstan | φ600 มม. | φ800 มม. | φ1000 มม. |
| แรงดึงสูงสุด | 3 ตัน | 5 ตัน | 5 ตัน | |
| กำลังมอเตอร์ | 22 กิโลวัตต์ | 30 กิโลวัตต์ | 37 กิโลวัตต์ | |
| แกนหมุน | 400 มม. | 500 มม. | 630 มม. | |
| แกนหมุนป้อนแกนกลาง | 400 มม. | 500 มม. | 630 มม. | |
| แกนหมุนรับสาย | 1250 มม. | 1600 มม. | 2000 มม. | |

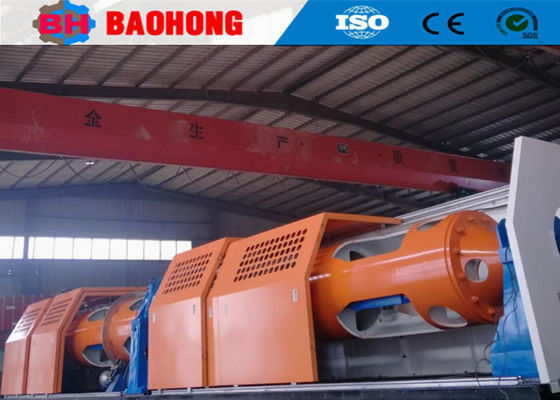

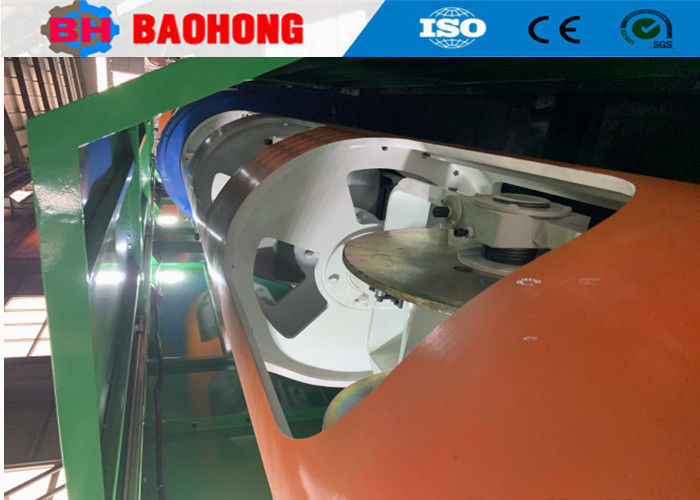

5. รูปภาพ
6. รูปภาพการบรรจุ
7. โรงงานของเราและการแนะนำ
บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2549 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมือง Hejian มณฑล Hebei เป็นผู้ผลิตเครื่องตีเกลียวและเครื่องวางสายเคเบิลระดับมืออาชีพที่ใหญ่ที่สุดในภาคเหนือของจีน
ตั้งแต่ปี 2549 ด้วยการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องตีเกลียวและเครื่องวางสายเคเบิล และได้พัฒนาไปอย่างมาก ตอนนี้เราได้กลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตเครื่องตีเกลียวแบบแข็งรุ่น JLK ให้เป็นสายการผลิตในประเทศจีน และเรายังได้พัฒนาสายการตีเกลียวแบบ Bow skip รุ่น JGB, สายการวางสายเคเบิลแบบ Bow skip รุ่น CGB และสายการวางสายเคเบิลแบบ Cradle ความเร็วสูงรุ่น CLY โดยอิสระ
ปัจจุบัน Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร โรงงานผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงานฝ่ายวิจัยและพัฒนา 10 คน มูลค่าผลผลิตต่อปีมากกว่า 10 ล้านดอลลาร์สหรัฐฯ ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องตีเกลียวที่สำคัญที่สุดในประเทศจีน
