รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่ออุปกรณ์: | เครื่องวางสายเคเบิลแบบแท่นวาง | ขนาดรอก: | 800 1,000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| วัตถุประสงค์: | วางสาย | Max. สูงสุด stranded conductor O/D (1250) ตัวนำตีเกลียว O/D (1250): | φ70มม |
| ความสูงกลาง: | 1,000 มม. | Max. สูงสุด Haul-off Linear Speed (630) ความเร็วเชิงเส้นลากออก (630): | 60 ม./นาที |
| สีอุปกรณ์: | ไม่จำเป็น | ยี่ห้อมอเตอร์: | ซิเมนส์ |
| เน้น: | เครื่องวางสายเคเบิลแบบแท่นวาง,เครื่องบิดเกลียวกลอง 1600MM,เครื่องวางสายเคเบิลหุ้มฉนวน |
||
เครื่องจักรวางสายเคเบิลแบบเปล (Cradle Type Cable Laying Machine) 1600 เครื่องบิดแกนสายไฟ (Drum Twisting Machine) ประหยัดพลังงาน
1. การใช้งาน
เครื่องจักรนี้ใช้สำหรับการพันสายเคเบิลหลายแกนของสายไฟแรงดันต่ำ PVC, สายไฟพลาสติกฉนวนแรงดันปานกลางและสูง และสายไฟยาง พื้นที่หน้าตัดแกนสายเคเบิลอยู่ระหว่าง 24 ถึง 630 ตารางมิลลิเมตร เครื่องจักรสามารถผลิตสายเคเบิล 3 แกน, 4 แกน, 5 แกน, สายเคเบิล "4+1" แกน และสายเคเบิล "3+2" แกน
2. คุณสมบัติ
2.1 การจ่ายแกนกลางรองรับด้วยขาตั้งและลูกกลิ้งซึ่งมีความเสถียรมากขึ้น
2.2 ระบบขับเคลื่อน DC หรือ AC ควบคุมด้วย PLC พร้อมประสิทธิภาพการซิงโครไนซ์ที่รับประกันและบำรุงรักษาง่าย
2.3 เมื่อทำการพันตัวนำที่แยกส่วน จะมีอุปกรณ์ป้อนกลับเพื่อแก้ไขเฟสและแม่พิมพ์พิเศษเพื่อรับประกันคุณภาพการพันที่สูง
2.4 ตัวควบคุม DC หรือความถี่แปรผันเพื่อให้สตาร์ทช้า หยุดฉุกเฉิน พร้อมเบรกอากาศแบบผีเสื้อแยกสำหรับแต่ละส่วน
2.5 หน้าจอสัมผัสและระบบ PLC ใช้งานง่าย
3. พารามิเตอร์ทางเทคนิค
| รุ่น (เครื่องจักรวางสาย) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| เส้นผ่านศูนย์กลางลวดเดี่ยว | φ5-10 มม. | φ5-12 มม. | φ8-20 มม. | φ8-25 มม. | φ10-35 มม. | |
| เส้นผ่านศูนย์กลางภายนอกตัวนำที่พันสูงสุด | φ30 มม. | φ40 มม. | φ63 มม. | φ70 มม. | φ80 มม. | |
| ระยะพิทช์การพัน | 50-800 มม. | 95-1500 มม. | 200-2000 มม. | 420-3500 มม. | 550-5176 มม. | |
| ลูกกลิ้งดึงสาย (Capstan) | เส้นผ่านศูนย์กลางลูกกลิ้งดึงสาย | 1000 มม. | 1200 มม. | 1800 มม. | 2000 มม. | 2500 มม. |
| แรงดึงสูงสุด | 10 ตัน | 12 ตัน | 15 ตัน | 20 ตัน | 25 ตัน | |
| กำลังมอเตอร์ | 18.5 กิโลวัตต์ | 22 กิโลวัตต์ | 30 กิโลวัตต์ | 37 กิโลวัตต์ | 55 กิโลวัตต์ | |
| ขนาดแกนกระสวย | 630 มม. | 800 มม. | 1000 มม. | 1250 มม. | 1600 มม. | |
| แกนกระสวยรับสาย | 1600 มม. | 1800 มม. | 2000 มม. | 2500 มม. | 3150 มม. | |
| ความเร็วเชิงเส้นสูงสุดในการดึงสาย | 60 ม./นาที | 60 ม./นาที | 34 ม./นาที | 28 ม./นาที | 21 ม./นาที | |
| ความสูงศูนย์กลาง | 1000 มม. | 1000 มม. | 1000 มม. | 1000 มม. | 1000 มม. | |

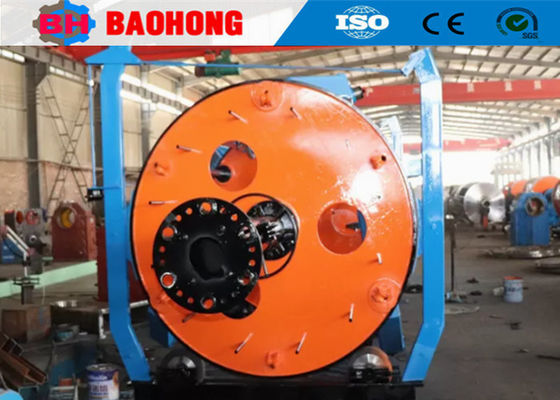

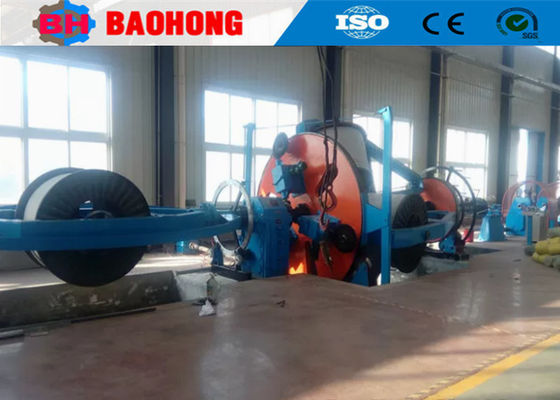

4. รูปภาพ
5. รูปภาพการบรรจุ
6. โรงงานของเราและการแนะนำ
บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2006 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจเมือง Hejian มณฑล Hebei เป็นผู้ผลิตมืออาชีพรายใหญ่ที่สุดสำหรับเครื่องจักรพันสายไฟและเครื่องจักรวางสายในภาคเหนือของจีน
ตั้งแต่ปี 2006 ด้วยการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องจักรพันสายไฟและเครื่องจักรวางสาย และได้พัฒนาไปอย่างมาก ตอนนี้เราได้กลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตเครื่องจักรพันสายแบบแข็งรุ่น JLK ให้เป็นสายการผลิตในประเทศจีน และเรายังได้พัฒนาสายการผลิตแบบ Bow skip รุ่น JGB, สายการผลิตแบบ Bow skip รุ่น CGB และสายการผลิตแบบ Cradle ความเร็วสูงรุ่น CLY ด้วยตนเอง
ปัจจุบัน บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร โรงงานผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงานฝ่ายวิจัยและพัฒนา 10 คน มูลค่าผลผลิตต่อปีมากกว่า 10 ล้านดอลลาร์ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องจักรพันสายไฟที่สำคัญที่สุดในประเทศจีน
ผู้ติดต่อ: Daisy
โทร: +8618256531268
