รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อเครื่อง: | เครื่องวางแบบแท่นวาง | ข้อมูลจำเพาะของกระสวย: | 800 1,000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| เหมาะสำหรับ: | วางสายเคเบิล | พิมพ์: | รูปร่างเปล |
| ความเร็วสูงสุดเชิงเส้น (630/800): | 60 ม./นาที | สนามควั่น(630): | 50-800มม |
| สีอุปกรณ์: | ตามคำขอ | ระยะเวลาการรับประกัน: | 12 เดือน |
| เน้น: | เครื่องวางแบบแท่นวาง,เครื่องวาง PLC,เครื่องวางกลองขนาด 1600 มม. |
||
เครื่องจักรสายไฟและสายเคเบิล เครื่องพันสายเคเบิลแบบเปล (Cradle Type Lay Up Machine) 1+1+3 / 1600
1. การใช้งาน
เครื่องพันสายเคเบิล (Laying up Machine) ใช้สำหรับพันสายเคเบิล 3, 4, 5 แกน, สายเคเบิลยาง, สายไฟพลาสติก, สายโทรศัพท์, สายควบคุม, สาย PVC, สาย XLPE ทั้งแบบมีและไม่มีเกราะเหล็ก, สายเหมือง, สายไฟแรงดันต่ำและแรงดันปานกลาง
2. คุณสมบัติ
2.1 แกนม้วนสายกลาง (Central pay off) รองรับด้วยขาตั้งและลูกกลิ้ง ทำให้มีความเสถียรมากขึ้น
2.2 ระบบขับเคลื่อน DC หรือ AC ควบคุมด้วย PLC พร้อมประสิทธิภาพการทำงานที่ซิงโครไนซ์และบำรุงรักษาง่าย
2.3 เมื่อพันสายตัวนำแบบแยกส่วน จะมีอุปกรณ์ป้อนกลับเพื่อแก้ไขเฟสและแม่พิมพ์พิเศษ เพื่อรับประกันคุณภาพการพันสายระดับสูง
3. พารามิเตอร์ทางเทคนิค
| รุ่น (เครื่องพันสายเคเบิล) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| เส้นผ่านศูนย์กลางสายเดี่ยว | φ5-10 มม. | φ5-12 มม. | φ8-20 มม. | φ8-25 มม. | φ10-35 มม. | |
| เส้นผ่านศูนย์กลางภายนอกสายพันสูงสุด | φ30 มม. | φ40 มม. | φ63 มม. | φ70 มม. | φ80 มม. | |
| ระยะพันสาย (Stranding Pitch) | 50-800 มม. | 95-1500 มม. | 200-2000 มม. | 420-3500 มม. | 550-5176 มม. | |
| ลูกกลิ้งดึงสาย (Capstan) | เส้นผ่านศูนย์กลางลูกกลิ้งดึงสาย | 1000 มม. | 1200 มม. | 1800 มม. | 2000 มม. | 2500 มม. |
| แรงดึงสูงสุด | 10 ตัน | 12 ตัน | 15 ตัน | 20 ตัน | 25 ตัน | |
| กำลังมอเตอร์ | 18.5 กิโลวัตต์ | 22 กิโลวัตต์ | 30 กิโลวัตต์ | 37 กิโลวัตต์ | 55 กิโลวัตต์ | |
| ขนาดแกนม้วน | 630 มม. | 800 มม. | 1000 มม. | 1250 มม. | 1600 มม. | |
| แกนม้วนรับสาย | 1600 มม. | 1800 มม. | 2000 มม. | 2500 มม. | 3150 มม. | |
| ความเร็วเชิงเส้นสูงสุดในการดึงสาย | 60 ม./นาที | 60 ม./นาที | 34 ม./นาที | 28 ม./นาที | 21 ม./นาที | |
| ความสูงแกนกลาง | 1000 มม. | 1000 มม. | 1000 มม. | 1000 มม. | 1000 มม. | |

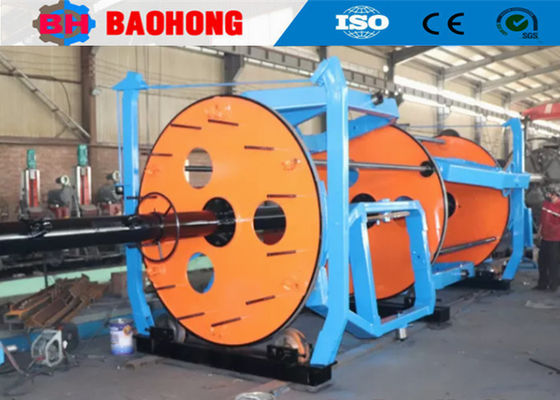

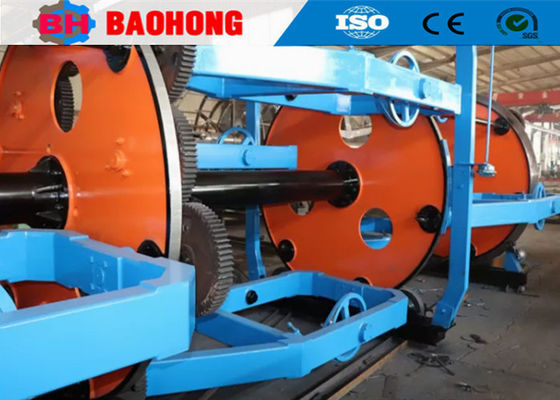

4. รูปภาพ
5. รูปภาพการบรรจุ
6. โรงงานของเราและการแนะนำ
บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ก่อตั้งขึ้นในปี 2006 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมือง Hejian มณฑลเหอเป่ย เป็นผู้ผลิตเครื่องพันสายไฟและเครื่องพันสายเคเบิลระดับมืออาชีพที่ใหญ่ที่สุดในภาคเหนือของจีน
ตั้งแต่ปี 2006 ด้วยการดูแลและการสนับสนุนจากลูกค้าของเรา Baohong Machinery ได้ทุ่มเทให้กับการวิจัยและพัฒนาเครื่องพันสายไฟและเครื่องพันสายเคเบิล และได้พัฒนาไปอย่างมาก ตอนนี้เราได้กลายเป็นโรงงานแห่งเดียวที่สามารถพัฒนาการผลิตเครื่องพันสายแบบแข็งรุ่น JLK ให้เป็นสายการผลิตแบบครบวงจรในประเทศจีน และเรายังได้พัฒนาสายพันแบบ Bow skip รุ่น JGB, สายพันแบบ Bow skip รุ่น CGB และสายพันแบบ Cradle ความเร็วสูงรุ่น CLY โดยอิสระ
ปัจจุบัน บริษัท Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10,000 ตารางเมตร โรงงานผลิต 8,000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน รวมถึงพนักงานฝ่ายวิจัยและพัฒนา 10 คน มูลค่าผลผลิตต่อปีมากกว่า 10 ล้านดอลลาร์สหรัฐฯ ในปัจจุบัน และได้พัฒนาเป็นหนึ่งในผู้ผลิตเครื่องพันสายที่สำคัญที่สุดในประเทศจีน
