รายละเอียดสินค้า:
การชำระเงิน:
|
| Product name: | Multi Core Back Twist Planetary stranding | Shape: | Planetary shape |
|---|---|---|---|
| Bobbin sizes: | 315 400 500 630 800 1000 | Materials: | Steel/Cu/Al |
| Equipment color: | Optional | Max. stranded conductor OD: | φ14 -45mm |
| HS CODE: | 847940 | Warranty time: | 12 Months |
| เน้น: | สายไฟทำเครื่อง,เครื่องทำสายไฟฟ้า |
||

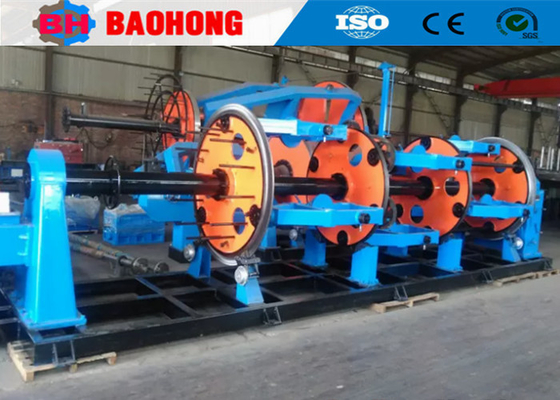

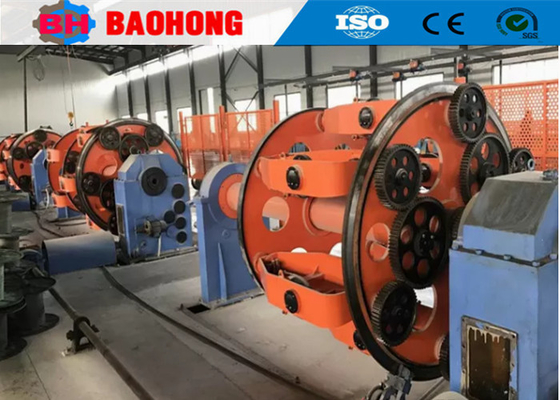

สายสัญญาณวางเครื่อง Multi Core Back Twist แบบดาวและดวงอาทิตย์
1การใช้งาน
เครื่องนี้ใช้ในการติดสาย Cu, Al, ACSR และสายกันหนาวด้วยการบิดกลับ.
2ตัวละครหลัก
2.1วิธีการสับกลับ: กลไกเกียร์ดวงอาทิตย์และดาว
2.2. กรงหมุนนิ้วที่ไม่เป็นแกนมีเครื่องควบคุมความตึงเครียดกลไก
2.3หม้อการส่งเชื่อมต่อส่วนของเครื่องจักรทั้งหมดด้วยกันเพื่อรักษาความมั่นคง stranding pitch ซึ่งยังสามารถเลือกการปรับปรุงความถี่ในการควบคุมเครื่องจักร
2.4เครื่องนี้ถูกใช้อย่างแพร่หลาย และใช้ได้สะดวกสบาย
3. กระบวนการผลิต
เครื่องบิดขนาดใหญ่ใช้ในการบิดแผ่นเหล็กไปยังโครงสร้างกรอบ. โครงสร้างกรอบสี่ส่วนแบ่งวงกลมเท่ากัน, และพวกเขาถูก welded กันกับแผ่นใหญ่ในทั้งสองด้าน.นอกจากนี้โครงสร้างทั้งหมดถูก welded ไปยังส่วนกลางหลอดผนังหนาโครงสร้างทั้งหมดแข็งแรงและสวยงาม
หลังจากกระบวนการปั่น โครงสร้างทั้งหมดถูกผสมผสมในเตาผสมผสม ซึ่งจะกําจัดความเครียดภายใน
จากนั้นโครงสร้างทั้งหมดจะถูกแปรรูปบนหมุนแนวราบขนาดใหญ่หมุนแนวราบขนาดใหญ่พอที่จะแปรรูปทุกส่วนในขั้นตอนเดียว โดยไม่ต้องเปลี่ยนปลายหนึ่งไปอีกปลายกระบวนการนี้จะรักษาความเหมาะสมของโครงสร้างทั้งหมด, ขยายอายุการใช้งานของหมุนที่ทั้งสองปลาย
เครื่องเจาะรูลึกและเครื่องเจาะสามารถหมุนรูที่ติดตั้งสําหรับอุปกรณ์ clamping.ซึ่งจะทําให้รูทั้งสองช่องมีความเฉียบเท่ากัน. ความเหมาะสมจะลดอัตราการแตกของสายและยืดยาวการวางสําหรับอุปกรณ์ clamping
เครื่องหมุนตั้งเสาสองตัวนี้ใช้ในการหมุนแผ่นใหญ่สําหรับเครื่องวางแบบเตียง และ capstan ของเครื่องวางสายเครื่องนี้สามารถหมุนและเคลือบรูลล์เพื่อปกป้องสายไฟฟ้าและรักษาแรงคลุมออกเดียวกัน.
เครื่องบดขนาดใหญ่ชนิดบดที่ใช้ในการบดชาสีหลักของกรงบดหลักและชาสีรับและจ่ายเครื่องบดชนิด planer ใหญ่สามารถรับประกันว่าทุกพื้นที่เรียบถูกแปรรูปในครั้งเดียวเพื่อรักษาการกระจายความสูง homogeneous ของพื้นที่แปรรูปโดยเครื่องบดทั้งหมดนี้จะทําให้เครื่องจักรทั้งหมดทํางานได้เรียบร้อย
เครื่องสมดุลแบบไดนามิก เป็นอุปกรณ์ผลิตที่สําคัญในการผลิตอุปกรณ์สายและสายเคเบิลที่วิ่งเร็ว โดยเฉพาะกรงขวางกรอบแข็งและกรงขวางท่อกระบวนการแปรรูปของกรง stranding จะนําไปสู่แรง eccentric ต่างกัน, ซึ่งจะตรวจพบโดยเครื่องปรับสมดุลแบบไดนามิก หลังจากแก้ไขกรง stranding จะตอบสนองความต้องการการหมุนความเร็วสูงและเพิ่มอายุการใช้งาน
เตาเผาไฟฟ้าเป็นสิ่งที่จําเป็นต้องใช้ในการผลิตเครื่องทําสายและสายเคเบิล โดยเฉพาะอย่างยิ่ง เครื่องทํากระดูกแข็งและเครื่องทํากระดูกท่อความตึงเครียดภายในของกรง stranding หลักคือใหญ่เมื่อมัน welded กัน. ความเครียดภายในถูกปล่อยอย่างมากโดยการรักษาความร้อน กระบวนการผลิตนี้จะทําให้แน่ใจว่ากรง stranding โดยไม่มีการปรับปรุงและหักเพื่อปรับปรุงคุณภาพภายใน
4ปริมาตรเทคนิค
| รูปแบบ (เครื่องปักดาว) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| กว้างของสายเดียว | ทองแดง | φ1-1.6 มม. | φ1-4 มม. | φ1.2-5 มม. | φ1.5-5 มม. |
| อลูมิเนียม | φ1.2-2 มิลลิเมตร | φ1.2-4 มม. | φ1.4-5 มม. | φ2.0-5 มิลลิเมตร | |
| OD ขนาดสูงสุดของตัวนํา | φ14 มม. | φ 28 มม. | φ35 มม. | φ45 มม. | |
| สแตนดิ่ง พีช | 6 กล่องสําหรับการวางปลา | 26-435 | 39-695 | 44-770 | 48-840 |
| 12 กล่องที่วางปลา | 30-526 | 43-774 | 47-858 | 50-928 | |
| 18 กล่องที่วางปลา | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| 24 กรง ที่ ใช้ สําหรับ ปลา บ๊อบบิน | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| ความเร็วหมุน | 6 กล่องสําหรับการวางปลา | 218 r/min | 120 รอบ/นาที | 106 รอบ/นาที | 55 r/min |
| 12 กล่องที่วางปลา | 118 r/min | 110 r/min | 97.5 รอบ/นาที | 45 รอบ/นาที | |
| 18 กล่องที่วางปลา | 108 รอบ/นาที | 100 r/min | 82.9 r/min | 35 r/min | |
| 24 กรง ที่ ใช้ สําหรับ ปลา บ๊อบบิน | 98 รอบ/นาที | 90 รอบ/นาที | 74 r/min | 25 r/min | |
| แคปสตาน | กว้างล้อ Capstan | ขนาด: 1000 mm | ขนาด 1600 mm | 1800 มม. | ขนาด: |
| พลังดึงออกสูงสุด | 2T | 5T | 10T | 15T | |
| พลังงานของเครื่องยนต์ | 18.5 KW | 22 KW | 37 KW | 55 KW | |
| ขนาดของกระบอก | 315 มม. | 400 มม | 500 มม | 630 มม. | |
| เซ็นเตอร์เพย์ออฟ โบบิน | 315 มม. | 1250 มม. | ขนาด 1600 mm | ขนาด 1600 mm | |
| บ๊อบบิน | 1250 มม. | ขนาด: | ขนาด: | 2500 มม. | |
| ความเร็วเส้นทางสูงสุดในการออก | 25 m/min | 30 m/min | 34.7 m/min | 20 m/min | |
| ความสูงกลาง | ขนาด: 1000 mm | ขนาด: 1000 mm | ขนาด: 1000 mm | 1100 มม. |
|
5รูป
6ภาพบรรจุ
7โรงงานของเราและการแนะนํา
บริษัทเฮจั่น บาฮอง เครื่องจักรไฟฟ้า จํากัด ก่อตั้งเมื่อปี 2006 บริษัทของเราตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมืองเฮจั่น จังหวัดเฮเบ่ยได้เป็นผู้ผลิตมืออาชีพที่ใหญ่ที่สุดสําหรับ เครื่องสแตนเดอร์และเครื่องวางในจีนเหนือ.
ตั้งแต่ปี 2006 โดยพึ่งพาการดูแลและการสนับสนุนของลูกค้าของเราBaohong เครื่องจักรกลได้อุทิศไว้ในการวิจัยและการพัฒนาของเครื่องสาย stranding และเครื่องวางขึ้นและได้มีการปรับปรุงที่ดีตอนนี้เรากลายเป็นโรงงานเดียวที่สามารถพัฒนาการผลิตของ JLK เครื่องยางเข้มแข็งชุดเป็นการประมวลผลสายประกอบในจีนและเรายังได้อิสระพัฒนา JGB Bow skip สตรังเส้น, สายเชื่อมสาย CGB Bow skip และสายวางสาย CLY Cradle ความเร็วสูง
ตอนนี้ Hejian Baohong Electrical Machinery Co., Ltd. ครอบคลุมพื้นที่ 10000 ตารางเมตร, โรงงานผลิต 8000 ตารางเมตร บริษัทของเรามีพนักงาน 60 คน, รวมถึงพนักงาน R & D 10 คนปัจจุบันมูลค่าผลิตรายปีมากกว่า 10 ล้านดอลลาร์และได้พัฒนาขึ้นเป็นหนึ่งในผู้ผลิตเครื่องยนต์ Stranding ที่สําคัญที่สุดในจีน
